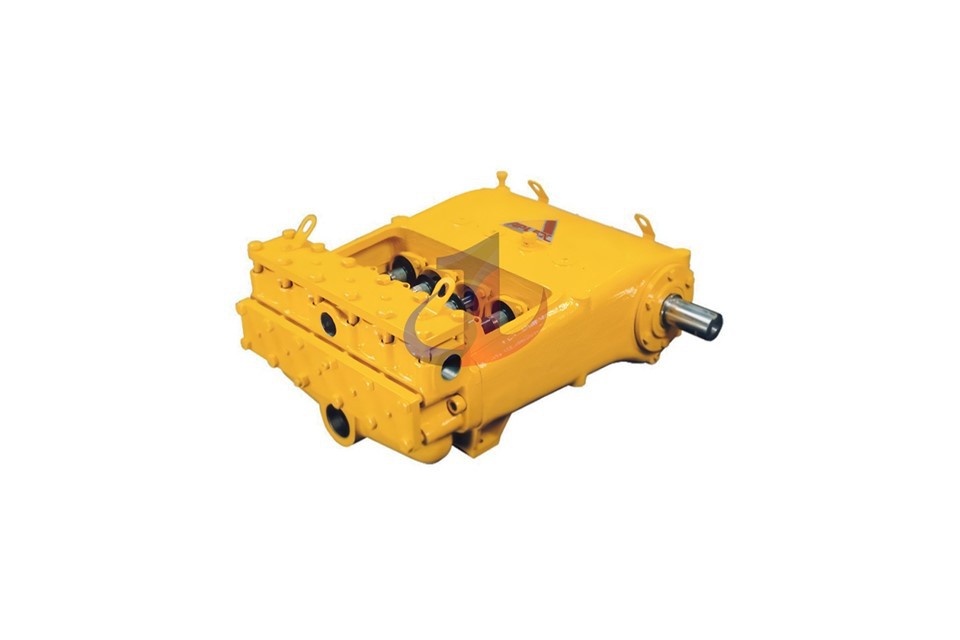

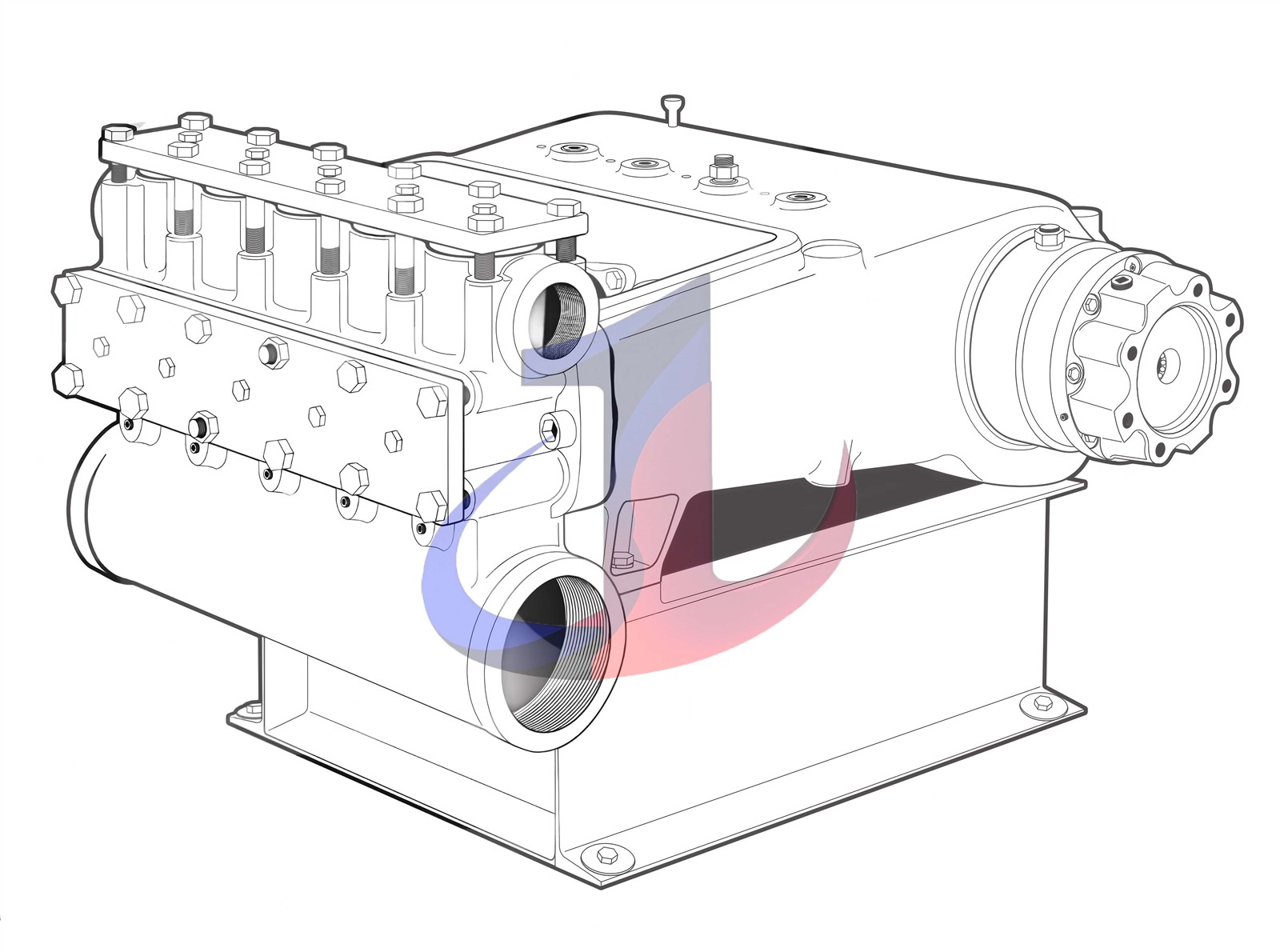

APLEX SC-115L: Speċifikazzjonijiet Tekniċi Dettaljati u Data tal-Prestazzjoni

A. Speċifikazzjonijiet tal-Pompa Core

Tip ta 'Pompa: Pompa tal-Plunger Quintuplex.

Qawwa Rated (Max Input Power): 154 HP (114.7 kW / 114.8 kW) @ 550 RPM.

Veloċità Rated u Max:

Veloċità Kontinwa Rated Massima: 550 RPM.

Medda ta' Veloċità Operattiva Kontinwa Normali: 150 sa 450 RPM.

Veloċità minima: 100 RPM.

Tul tal-puplesija: 2.75 pulzieri (69.85 mm / 69.8 mm).

Piż Ġenerali tal-Pompa:

Bit-Tmiem tal-Fluwidu tal-Azzar tal-Karbonju: 1,520 lbs (689.5 kg).

Bit-Tmiem tal-Fluwidu tal-Ħadid Duttili fondut: 1,450 lbs.

Dimensjonijiet ġenerali (L x W x H): 43 81"×37 41"×15 41" (1095.4 mm × 946.2 mm × 387.4 mm).

Bażi tal-Kalkolu tal-Effiċjenza:

L-ispostament huwa kkalkulat ibbażat fuq effiċjenza volumetrika ta '100%.

L-enerġija hija kkalkulata bbażata fuq effiċjenza mekkanika ta '90%.

C. Speċifikazzjonijiet tal-Port tal-Ġbid/Ħatt

SC-115L:

Port ta 'ġbid: 5" NPTF.

Port tal-Kwittanza: 2-1/2" NPTF.

D. Dejta dwar il-Prestazzjoni APLEX SC-115L

Tabella II-1: Tabella tal-Parametri tal-Prestazzjoni APLEX SC-115L

Dijametru tal-planġer (pulzier/mm)	Pressjoni massima (PSI/bar)	Spostament għal kull Rivoluzzjoni (gallun/litru)	Veloċità (RPM)	Fluss (GPM/LPM)	Qawwa Meħtieġa (HP/kW)
3.000 (76.200)	1020 (70.3)	0.4208 (1.5929)	200	84.2 (318.7)	55.7 (41.5)
			250	105.2 (398.2)	55.7 (41.5)
			350	147.3 (557.6)	55.7 (41.5)
			450	189.3 (716.6)	55.7 (41.5)
			550	231.4 (876.0)	55.7 (41.5)
2.750 (69.850)	1215 (83.8)	0.3535 (1.3381)	200	70.7 (267.6)	55.7 (41.5)
			250	88.4 (334.6)	55.7 (41.5)
			350	123.7 (468.3)	55.7 (41.5)
			450	159.1 (602.3)	55.7 (41.5)
			550	194.5 (736.3)	55.7 (41.5)
2.625 (66.675)	1333 (91.9)	0.3221 (1.2193)	200	64.4 (243.8)	55.7 (41.5)
			250	80.5 (304.7)	55.7 (41.5)
			350	112.7 (426.7)	55.7 (41.5)
			450	145.0 (548.9)	55.7 (41.5)
			550	177.2 (670.8)	55.7 (41.5)
2.500 (63.500)	1470 (101.4)	0.2922 (1.1061)	200	58.4 (221.1)	55.7 (41.5)
			250	73.0 (276.3)	55.7 (41.5)
			350	102.3 (387.2)	55.7 (41.5)
			450	131.5 (497.8)	55.7 (41.5)
			550	160.7 (608.3)	55.7 (41.5)
2.375 (60.325)	1629 (112.3)	0.2637 (0.9982)	200	52.7 (199.5)	55.7 (41.5)
			250	65.9 (249.5)	55.7 (41.5)
			350	92.3 (349.4)	55.7 (41.5)
			450	118.7 (449.3)	55.7 (41.5)
			550	145.0 (548.9)	55.7 (41.5)
2.250 (57.150)	1815 (125.1)	0.2367 (0.8960)	200	47.3 (179.0)	55.7 (41.5)
			250	59.2 (224.1)	55.7 (41.5)
			350	82.8 (313.4)	55.7 (41.5)
			450	106.5 (403.1)	55.7 (41.5)
			550	130.2 (492.9)	55.7 (41.5)

Tmiem Fluwidu: Disinn, Materjali, u Proċess ta 'Manifattura

F. Tabella III-1: Sommarju tal-Materjali u l-Għażliet tal-Komponent tat-Tmiem Fluwidu SC-115L

Din it-tabella tipprovdi lill-inġiniera u lill-persunal tal-manutenzjoni b'referenza ta 'malajr dwar il-kompatibilità tal-materjal u l-għażliet disponibbli għal kundizzjonijiet operattivi differenti.

Komponent	Materjal Standard	Materjal/Tip Fakultattiv	Metodu ta' Manifattura/Ipproċessar Ewlenin
Blokk taċ-Ċilindru Fluwidu	Ħadid duttili ASTM A536 80-55-06	Azzar tal-Karbonju, Azzar li ma jsaddadx (316, 2205), Azzar Liga (4140 għal SC-115H)	Tidwib, Makkinar ta 'Preċiżjoni
Plunger	Rokide™ Miksija 416 Stainless Steel (Kisi tal-Ossidu tal-Kromju)	Karbur tat-Tungstenu, Ċeramika	Rokide™ Bexx, Tħin ta' Preċiżjoni
Inforra	4140 Sottostrat tal-Azzar, Spray tal-wiċċ tal-Ossidu tal-Kromju	Ċeramika (eż., Zirconia, bil-Ġakketta ta 'l-Azzar), Chrome Mwebbsa	Kisi tal-wiċċ/twebbis, magni ta 'preċiżjoni
Tip ta' Valv	Brix-Azzar Stainless 17-4PH Reżistenti	Imwebbes u Art 17-4PH SS, Zokk doppju-Iggwidat, Iggwidat mill-ġwienaħ	Makkinar ta 'preċiżjoni, Trattament tas-Sħana
Sede tal-valv	(Tipikament) Azzar li ma jsaddadx imwebbes (eż. 17-4PH SS)	-	Makkinar ta 'preċiżjoni, Trattament tas-Sħana
Diska tal-valv	17-4PH Stainless Steel	Aċetal, Liga tat-Titanju (jeħtieġ konferma għall-applikabbiltà SC-115L)	Makkinar ta 'preċiżjoni, Trattament tas-Sħana
Rebbiegħa tal-valv	Inconel®	-	Ipproċessar ta 'Liga Speċjali
Tip ta 'ppakkjar	Stil 838, Stil 120X, Stil 140/141	-	Immaljar (Kevlar®/PTFE)
Materjal tat-Tazza tal-Ippakkjar/Piston	HSN u Kevlar®, Buna-N (Siġill Statiku)	"Supergold", HNBR/Kevlar, NBR/Tessut tal-Qoton (għal Tazza tal-Piston)	Molding, Kompost
Siġill Statiku (O-ring eċċ.)	Buna-N	(Jistgħu jintgħażlu elastomeri oħra bbażati fuq applikazzjoni speċifika)	Molding

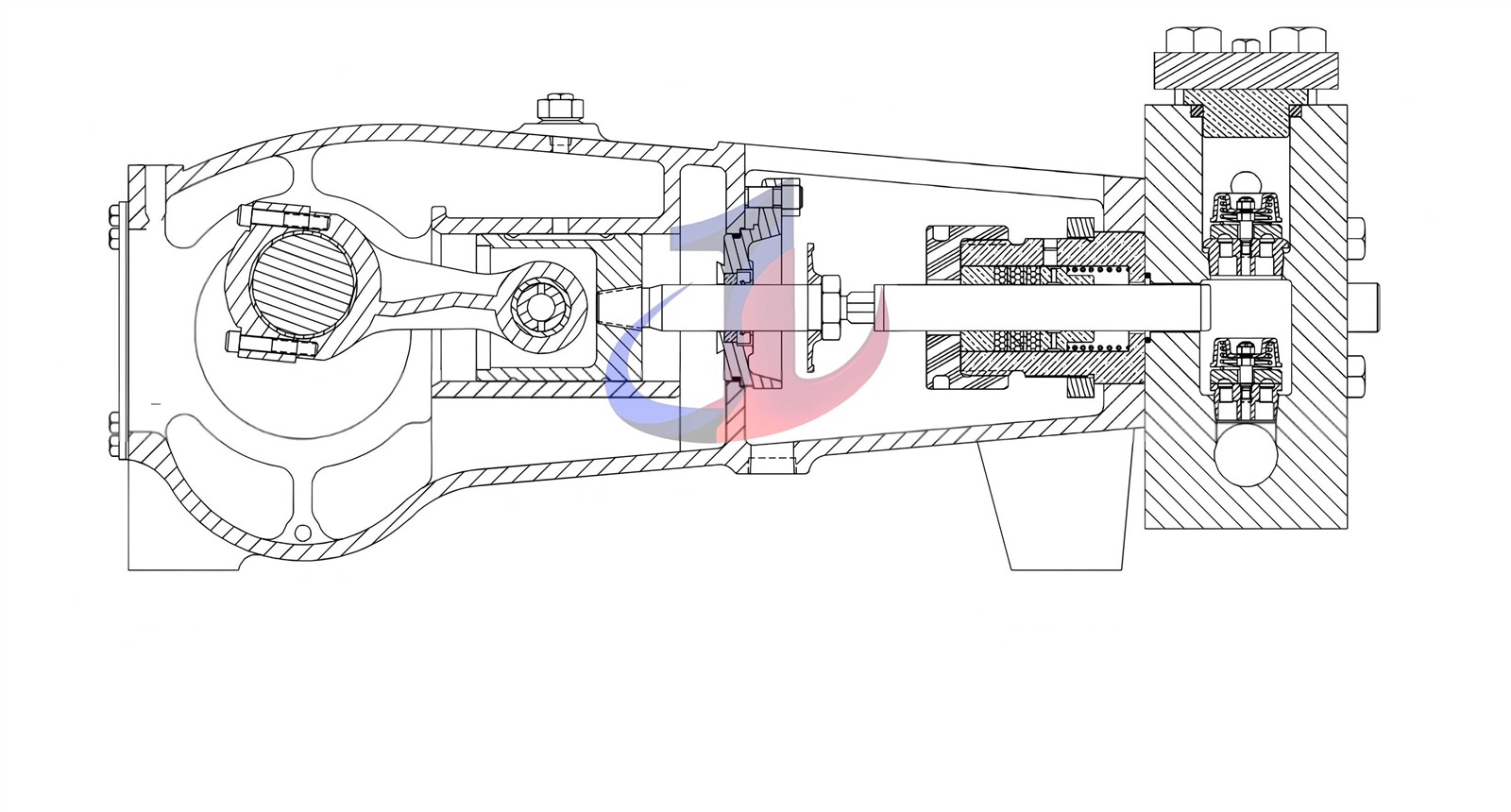

Tmiem tal-Enerġija: Kostruzzjoni Robusta Tiżgura Prestazzjoni Dejjiema

H. Tabella IV-1: Materjali tal-Komponent tat-Tmiem tal-Enerġija SC-115L u Sommarju tal-Ispeċifikazzjonijiet Ewlenin

Din it-tabella tipprovdi lill-inġiniera b'ħarsa ġenerali mgħaġġla tal-istruttura tat-tarf tal-qawwa u d-dettalji tal-komponenti ewlenin.

Komponent	Materjal/Tip	Speċifikazzjoni Ewlenin
Qafas tal-Qawwa	-Biċċa waħda Ħadid fondut	-
Crankshaft	Ħadid Duttili	Drive End Estensjoni Ġurnal: 2.750/2.499"
Vira tal-Konnessjoni	Ħadid Duttili tal-Karozzi-Grad	-
Crosshead	Ħadid fondut ċilindriku sħiħ	Dijametru 4" x Tul 4-1/2"
Pin Crosshead	Każ-Azzar AISI imwebbes u mitħun 8620	-
Main Bearings	Berings tar-rombli għax-xejn (Timken®)	Ħajja L10: 40,000+ Sigħat
Berings Intermedji	Tnejn, Precision Steel-Babbitt Sostenn-Infurrati	(Uniku għall-Pompi Quintuplex)
Konnessjoni Rod Bearing	Automotive-Azzar ta' Preċiżjoni ta' Grad-Babbitt Sostenn-Infurrati	-
Metodu tal-Lubrikazzjoni	Splash u Scoop	-
Kapaċità taż-Żejt	12 US Quarts	SAE. 40 wt. Mhux-Tip ta' Deterġenti

Tabella 2: Materjali tal-Komponent Ewlenin tat-Tmiem Fluwidu u Sommarju tal-Proċess Prinċipali tal-Manifattura

Komponent	Speċifikazzjoni tal-Materjal	Metodu Prinċipali ta' Manifattura/Ipproċessar
Blokk taċ-Ċilindru Fluwidu	Ħadid duttili (ASTM A536 80-55-06), Azzar tal-Karbonju (ASTM A36), Azzar li ma jsaddadx (316 S.ST. jew 2205 Duplex)	Ikkastjar ta 'preċiżjoni, magni CNC
Valv (Disc Valve/AR Valve)	Acetal Resin, 17-4PH Stainless Steel, Titanju	Makkinar ta 'preċiżjoni
Sede tal-valv	(Ġeneralment imqabbel ma 'materjal tal-valv, eż., azzar li ma jissaddadx imwebbes)	Makkinar ta 'preċiżjoni
Rebbiegħa tal-valv	Inconel®	-
Plunger/Piston	Rokide® Miksija 316 Stainless Steel (Standard), Tungstenu Karbur, Ċeramika (Mhux obbligatorju)	Makkinar ta' preċiżjoni, kisi Rokide® (ossidu tal-kromju)
Tazza tal-pistun (3.00")	HSN/Fibra Aramid (Kevlar®), HNBR/Kevlar®, NBR/Tessili tal-qoton ("Supergold")	Moulding bil-kompressjoni
Inforra	Ċeramika b'ġakketta ta' l-azzar (Alumina/Żirkonja), Liga tal-Ħadid fondut tal-Kromju Imwebbes/Għoli-	Makkinar ta' preċiżjoni, sinterizzazzjoni (ċeramika), ebusija tal-wiċċ (krom-plated)
Kaxxa tal-mili	Azzar tal-Karbonju (1020)	Makkinar ta 'preċiżjoni
Ippakkjar	Stil 838, Stil 120X (Tip ta 'Tazza), Stil 140/141/8921K (Fibra PTFE mmaljata/Aramid)	Braiding, iffurmar bil-kompressjoni
Siġilli statiċi	Buna-N (Gomma nitrile)	Moulding bil-kompressjoni

Din it-tabella hija sommarju bbażat fuq informazzjoni eżistenti; dettalji speċifiċi jistgħu jvarjaw skond il-konfigurazzjoni.

APLEX SC-115L: Partijiet Ilbes Ewlenin u Aċċessorji Rakkomandati

C. Tabella V-1: APLEX SC-115L Spare Parts Ewlenin u Aċċessorji Rakkomandati Sommarju

Kategorija tal-Komponent	Isem/Tip Speċifiku tal-Parti	Materjal Standard	Materjal/Tip Fakultattiv
Partijiet Ilbes Tmiem Fluwidu
Plunger	Rokide™ Miksija 316 Stainless Steel	Karbur tat-Tungstenu, Ċeramika	Ġenerali, Fluwidu Abrasiv
Inforra	4140 Sottostrat tal-Azzar, Spray tal-wiċċ tal-Ossidu tal-Kromju	Ċeramika (bil-Ġakketta ta 'l-Azzar), Chrome Mwebbsa	Ġenerali, Fluwidu Abrasiv
Ippakkjar/Tazza tal-Piston	HSN u Kevlar® (Ippakkjar), "Supergold" (Tazza tal-Piston)	Stil 838, 120X, 140/141 (Teflon®/Kevlar®)	Kompatibilità Kimika Fluwidu Differenti, Kundizzjonijiet tal-Ilbes
Assemblaġġ tal-Valv	Assemblaġġ tal-Valv Reżistenti għall-brix-(Diska tal-Valv, Sede tal-Valv, Rebbiegħa)	17-4PH Stainless Steel (Diska tal-Valv/Sedil), Inconel® (Rebbiegħa)	Imwebbes u Art 17-4PH SS, Zokk doppju-Iggwidat, Iggwidat mill-ġwienaħ
Gasket/O-ring	Buna-N	(Jistgħu jintgħażlu elastomeri oħra abbażi tal-karatteristiċi tal-fluwidu)	Siġill Ġenerali
Power End Spare Parts
Crankshaft	Ħadid Duttili	-	-
Vira tal-Konnessjoni	Ħadid Duttili tal-Karozzi-Grad	-	-
Berings	Main Bearing: Roller għax-xejn (Timken®); Konnessjoni Rod Bearing: Babbitt	-	-
Siġill taż-Żejt	Siġill taż-Żejt tal-Pony Rod (Wiper u Siġill taż-Żejt)	(Tipikament Lastiku nitrile jew elastomeri oħra)	-

APLEX SC-115L Applikazzjonijiet: Prestazzjoni u Vantaġġi

A. Oqsma Tipiċi ta' Applikazzjoni u Industriji Mira

L-SC-115L, bħala membru tas-Serje SC, huwa ddisinjat għal servizz heavy-duty intermittenti.

Żoni ta' Applikazzjoni Speċifiċi (derivati minn informazzjoni ġenerali tas-Serje APLEX/SC, applikabbli għall-kapaċitajiet SC-115L):

Żejt u Gass: Ġbir ta 'żejt mhux raffinat u trasport bil-pipeline, trasferiment ta' Likwidi tal-Gass Naturali (NGL), desulfurizzazzjoni u deidrazzjoni tal-gass naturali, injezzjoni mill-ġdid tal-ilma prodott, servizzi taż-żejt (pompi li joqtlu sew, pompi tal-produzzjoni).

Tħaffir Direzzjonali Orizzontali (HDD): Ippumpjar tat-tajn tat-tħaffir u l-ilma. Buckhorn Pumps jelenka b'mod espliċitu l-SC-65L għal pjattaformi tat-tħaffir Vermeer 36x50, u xi partijiet SC-115L huma komuni ma 'SC-65L, u jindikaw l-applikabilità tiegħu.

Tindif Industrijali: -tindif bil-ġett tal-ilma bi pressjoni għolja, tlaħliħ tat-tagħmir tal-fabbrika, ħasil tal-vetturi.

Minjieri: Dewatering tal-mini, trasferiment tad-demel likwidu tal-bentonite.

Agrikoltura u Kura tal-Lawn (ibbażat fuq mistoqsija tal-utent, appoġġjata minn kapaċitajiet ġenerali ta' pompa ta'-pressjoni għolja): Bexx ta'-erja kbira, kontroll tal-pesti u l-mard, manutenzjoni tal-korsa tal-golf, kura tal-pajsaġġ. (Kapaċità ġenerali, mhux elenkata b'mod espliċitu fid-dokumentazzjoni SC-115L, iżda konsistenti mal-karatteristiċi ta' "pompa ta' pressjoni għolja ta' dazju intermittenti").

Oħrajn: Descaling tal-mitħna tal-azzar, ittestjar idrostatiku, reverse osmosis, proċessi kimiċi.

L-SC-115L, bil-firxa wiesgħa tiegħu ta 'għażliet ta' daqs tal-planġer u l-kombinazzjonijiet ta 'fluss/pressjoni li jirriżultaw, flimkien ma' konfigurazzjonijiet ta 'materjal fakultattiv, jippermettilha tadatta b'mod flessibbli għal diversi kompiti ta' dmir intermittenti. Jista' jimmaniġġja kollox minn applikazzjonijiet ta' pressjoni-medja/medja- (eż., trasferiment tal-ilma, bexx ta'-erja kbira) sa applikazzjonijiet ta' fluss-medju/pressjoni għolja (eż., tindif industrijali, HDD żgħir). It-tabella tal-parametri tal-prestazzjoni 3 turi li billi tbiddel id-daqsijiet tal-planġer, l-SC-115L jista 'jaġġusta l-output tal-prestazzjoni tiegħu fil-medda ta' madwar 47 GPM @ 1815 PSI għal madwar 231 GPM @ 1020 PSI. Din il-flessibbiltà, flimkien ma 'materjali mhux obbligatorji tat-tarf tal-fluwidu, tagħmilha aktar adattata għal firxa wiesgħa ta' applikazzjonijiet minn pompi b'punti ta 'prestazzjoni fissi.
