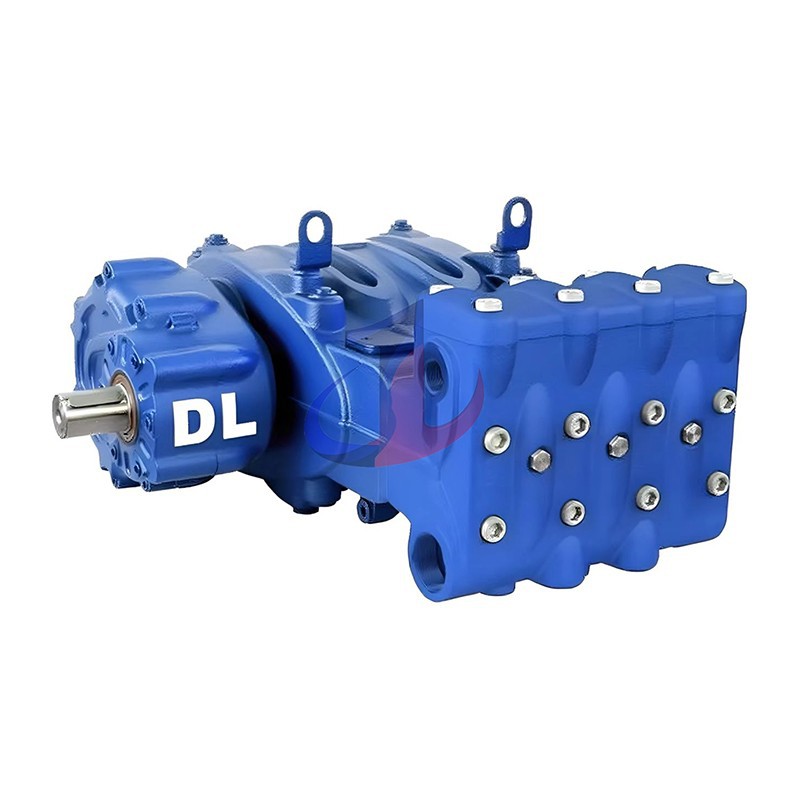

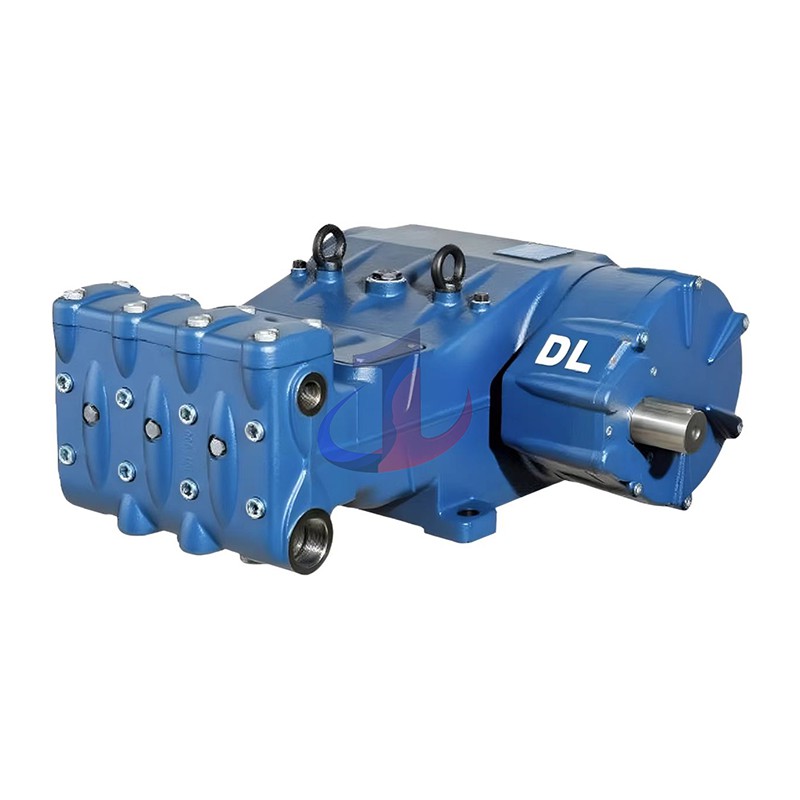

ĠENERALI SERJE MK HDD Pompa

**Qafas u Bażi: Il-Fondazzjoni tal-Istabbiltà**

Il-qafas tas-serje MK huwa mibni minn pjanċi tal-azzar ta'-saħħa wweldjati. Meta mqabbla ma 'frejms fondut tradizzjonali, din l-istruttura tipprovdi saħħa ekwivalenti jew ogħla filwaqt li tottimizza b'mod sinifikanti l-piż, li toffri vantaġġi għall-iskjerament u t-trasport fuq il-post.

** Assemblaġġ tal-krankxaft u l-irkaptu: Trażmissjoni ta' Preċiżjoni tal-Qawwa**

* **Materjal tal-krankxaft u Proċess tal-Manifattura:** Bħala l-komponent li jdur tal-qalba tat-tarf tal-qawwa, il-krankxaft tas-serje MK huwa falsifikat minn azzar liga ta '-kwalità għolja (42CrMo jew 4140).

* **Disinn u Standard tal-Gear:** Is-serje MK timpjega gear drive b'arringi (helical doppju).

* **Xaft tal-Pinion:** Ix-xaft tal-pinion huwa wkoll falsifikat minn azzar liga ta '-qawwa għolja (42CrMo). It-truf tax-xaft tiegħu jestendu fuq iż-żewġ naħat, li jippermettu li t-tarjola tas-sewqan jew sprocket jiġu installati fuq kull naħa kif meħtieġ mill-kundizzjonijiet tal-kamp, ​​li jipprovdu flessibilità addizzjonali tal-arranġament tas-sewqan.

**Vireg u Crossheads: Lixx Rotary-għal-Konverżjoni Reċiproka**

* **Vireg tal-Konnessjoni:** Aħna għażilna vireg tal-konnessjoni ta' liga tal-aluminju ta'-prestazzjoni għolja,-reżistenti għall-għeja għas-serje MK.

* **Crossheads u Gwidi:** Il-body crosshead huwa magħmul minn azzar fondut ta'-kwalità għolja, filwaqt li l-pjanċi ta' gwida, li huma l-imsieħba ewlenin tagħha għall-ilbies, huma magħmula minn materjal tal-bronż tal-manganiż.

**Berings u Sistema ta' Lubrikazzjoni: Tiżgura l-Lonġevità**

* **Konfigurazzjoni tal-bearings:** Il-krankshaft, ix-xaft tal-pinion, u l-brilli ta 'crosshead fit-tarf tal-qawwa huma mgħammra b'berings tar-rombli tal-ogħla-saff-duty duty. Dawn il-bearings huma magħżula bir-reqqa u kkalkulati biex jifilħu t-tagħbijiet għolja ta 'impatt radjali u assjali inerenti għall-pompi reċiprokanti, li jiffurmaw garanzija kruċjali għall-affidabbiltà tat-tarf kollu tal-qawwa.

* **Sistema ta 'Lubrikazzjoni:** Is-serje MK tuża sistema ta' lubrikazzjoni tat-titjir effiċjenti u affidabbli, li tiżgura li l-partijiet kollha li jiċċaqilqu bħal gerijiet u berings huma mgħaddsa kontinwament fiż-żejt lubrikanti. Fl-istess ħin, l-akkomodazzjoni tat-tarf tal-qawwa hija ottimizzata għal dissipazzjoni tas-sħana eċċellenti, li tgħin biex iż-żejt jinżamm fl-aħjar temperatura operattiva tiegħu, u b'hekk tiġi żgurata l-effettività tal-lubrikazzjoni u testendi l-ħajja tal-komponent.

**Tmiem tal-Fluid - Preċiżjoni u Durabilità fil-Fruntiera tal-Ilbes**

**Ċilindru tal-Fluwidu u Manifold: Sistema ta' Konteniment tal-Pressjoni**

* **Kostruzzjoni tal-Modulu taċ-Ċilindru tal-Fluwidu:** Il-moduli taċ-ċilindru tal-fluwidu tagħna huma falsifikati integralment minn azzar liga ta '-qawwa għolja (AISI 4135 jew 35CrMo) u jgħaddu minn trattament bis-sħana ta' tkessiħ u ttemprar strett, li jippermettilhom jifilħu b'mod affidabbli pressjonijiet tax-xogħol sa 7,500 PSI. Il-konformità mal-istandards API Spec 7K tiżgura s-sikurezza, l-affidabbiltà u l-interkambjabbiltà tagħhom ma 'komponenti minn ditti oħra.

* **Manifold:** Il-manifold huwa magħmul minn ħadid fondut u ttrattat b'kisi tan-nikil bla elettrol. Dan il-kisi dens ta 'liga tan-nikil-fosfru mhux biss iebes iżda joffri wkoll reżistenza għall-korrużjoni eċċezzjonali, jipproteġi b'mod effettiv il-korp tal-manifold mill-erożjoni minn diversi addittivi kimiċi u togħrok minn partiċelli solidi fil-fluwidu tat-tħaffir, u b'hekk testendi l-ħajja tas-servizz tiegħu.

**Teknoloġija tal-Liner: L-Ewwel Linja ta' Difiża Kontra l-Ilbes**

* Struttura u Proċess: Din l-inforra tuża struttura ta 'saff doppju-: qoxra ta' barra ta 'azzar falsifikat ta'-qawwa għolja tipprovdi reżistenza qawwija għall-pressjoni; saff ta' ġewwa ta' inforra ta' ħadid fondut għoli-kromju reżistenti għall-ilbies-(tipikament b'kontenut ta' kromju li jaqbeż is-27%) jiġi ffurmat permezz ta' ikkastjar ċentrifugali. L-ikkastjar ċentrifugali jiżgura struttura densa, mingħajr difett-u ebusija uniformi fis-saff reżistenti għall-ilbies-. Sussegwentement, il-kmiem ta 'ġewwa reżistenti għall-ilbies-istampa-imwaħħal fil-qoxra ta' barra taħt pressjoni għolja, li tifforma rabta metallurġika qawwija.

* Karatteristiċi tal-Prestazzjoni: L-ebusija tal-kmiem ta 'ġewwa-kromju għoli tista' tilħaq Rockwell Hardness HRC 58-69, li toffri reżistenza estremament qawwija għal xedd li joborxu. Jirreżisti b'mod effettiv l-għorik minn partiċelli iebsin bħal ramel tal-kwarz u qatgħat fit-tajn, b'ħajja ta 'servizz li taqbeż it-800 siegħa taħt kundizzjonijiet standard. Din hija l-industrija-konfigurazzjoni standard adattata għall-maġġoranza l-kbira tal-applikazzjonijiet tat-tħaffir, li toffri kost-effettività għolja.

* **Għażla 2: Liner taċ-ċeramika taż-żirkonja**

* Struttura u Proċess: Il-metallurġija tat-trab avvanzata u l-proċessi tas-sinterizzazzjoni jintużaw biex joħolqu l-kmiem ta 'ġewwa minn kompost ta' matriċi taċ-ċeramika taż-żirkonja tal-formula proprjetarja.

* Performance Characteristics: Zirconia ceramic liners represent the highest level of current liner technology. Their hardness is extremely high (HRC >90), li taqbeż ħafna -liga tal-kromju għolja, filwaqt li t-toughness tal-ksur tagħhom hija aħjar miċ-ċeramika tal-alumina tradizzjonali, u turi reżistenza għall-impatt aktar b'saħħitha. B'mod aktar kruċjali, il-wiċċ taċ-ċeramika taż-żirkonja jista 'jiġi imsaffi għal finitura għolja ħafna (4-8 RMS), u toħloq wiċċ tax-xogħol lixx bħala mera.

* Valur tal-Klijent: Dan il-wiċċ ta 'frizzjoni ultra-baxx inaqqas b'mod sinifikanti l-koeffiċjent tal-frizzjoni kontra l-pistun, u b'hekk testendi ħafna l-ħajja tas-servizz tal-gomma tal-pistun u jnaqqas is-sħana ġġenerata mill-frizzjoni, tnaqqas it-tagħbija fuq is-sistema tat-tkessiħ. Ir-reżistenza għall-ilbies eċċezzjonali tagħha tippermetti ħajja ta 'servizz li tilħaq 2000 sa 4000 siegħa jew aktar, bosta drabi dik ta' inforri ta '-chrome għoli. Għal operazzjonijiet ta 'tħaffir fuq pjattaformi għaljin 'il barra mix-xtut jew f'żoni remoti, l-użu ta' inforri taċ-ċeramika taż-żirkonja jista 'jnaqqas drastikament il-ħin ta' waqfien għal sostituzzjonijiet u jnaqqas b'mod sinifikanti l-ispejjeż operattivi totali taċ-ċiklu tal-ħajja.

* **Struttura tal-Piston:** Il-pistuni tagħna għandhom disinn b'żewġ-biċċiet robust u durabbli. Il-qalba tal-pistun hija falsifikata integralment minn azzar liga 42CrMo, u tiżgura li ma tiddeformax jew tinkiser taħt pressjoni għolja. Il-qalba tal-pistun hija mwaħħla sew mal-elastomer ta' -prestazzjoni għolja permezz ta 'proċess ta' vulkanizzazzjoni avvanzat.

* **Għażliet tal-Elastomeri:**

* Bonded Polyurethane (PU): Iddisinjat speċifikament għal tajn-ibbażat fuq iż-żejt u kundizzjonijiet ta'-pressjoni għolja. Il-formula tal-polyurethane tad-durometru tagħna doppju- toffri reżistenza eċċellenti għal nefħa kimika u estrużjoni filwaqt li tiżgura prestazzjoni tas-siġillar.

* Gomma nitrile (NBR) / Gomma nitrile idroġenata (HNBR): NBR hija għażla ideali, kost-effettiva għal tajn ibbażat fuq l-ilma-. HNBR jipprovdi superjuri reżistenza għat-temperatura għolja-u reżistenza kimika, adattati għal kundizzjonijiet aktar eżiġenti.

* **Virga tal-pistun:** Il-virga tal-pistun hija komponent ewlieni għat-trażmissjoni tal-qawwa, magħmula minn azzar liga SAE 4140 ta 'reżistenza għat-tensjoni għolja. Wara t-tħin ta'-frekwenza għolja u tħin ta' preċiżjoni, il-korp tal-virga jgħaddi minn kisi tal-kromju iebes, li jifforma saff tal-wiċċ estremament lixx, iebes u reżistenti għall-korrużjoni-. Dan is-saff tal-kromju jiżgura li s-siġilli tal-ippakkjar jistgħu jiżżerżqu bla xkiel fuqu, u jiksbu siġillar affidabbli u jimmassimizzaw il-ħajja tas-servizz kemm tas-siġilli kif ukoll tal-virga tal-pistun innifsu.

* **Assemblaġġ tal-Valv:** Noffru diversi disinji ta 'assemblaġġ tal-valv, inkluż it-tip sħiħ-miftuħ u tal-web-, biex jadattaw għal tajn ta' viskożitajiet differenti u kontenut solidu. Kemm il-valvi kif ukoll is-sedili huma falsifikati minn azzar liga ta'-qawwa għolja u jgħaddu minn trattament tas-sħana integrali. Id-disinn u d-dimensjonijiet tagħhom jaderixxu b'mod strett mal-istandards API 7K, u jiżguraw interkambjabbiltà ma 'prodotti mainstream oħra fl-industrija. Il-wiċċ tas-siġillar tas-sedil tal-valv jirċievi trattament speċjali ta 'twebbis biex jirreżisti l-erożjoni ta'-veloċità għolja mit-tajn.

* **Siġilli u Ippakkjar:** L-integrità tas-siġillar tat-tarf tal-fluwidu hija kruċjali. Aħna nipprovdu siġilli magħmulin minn materjali varji biex jimmaniġġaw midja u temperaturi differenti tal-fluwidu.

* Gomma nitrile (NBR): Adattat għal tajn ibbażat fuq l-ilma u kundizzjonijiet standard.

* Gomma Nitrile Idroġenata (HNBR): Adattat għal temperaturi għoljin, tajn ibbażat fuq -żejt, u kundizzjonijiet li jinvolvu addittivi kimiċi.

* Polyurethane (PU): Joffri l-aħjar reżistenza għall-ilbies u prestazzjoni kontra l-{0}}estrużjoni.

* Ippakkjar rinfurzat bil-Kevlar: F'ambjenti ta' pressjoni estremament għolja-u li joborxu, dan l-ippakkjar ta'-prestazzjoni għolja jipprovdi l-itwal-siġill li jdum u affidabbli.

Biex ngħinu lill-klijenti fl-għażla tal-aktar kombinazzjoni ekonomika u effiċjenti ta 'partijiet tal-ilbies ibbażati fuq kundizzjonijiet tax-xogħol speċifiċi, nipprovdu l-matriċi tal-għażla li ġejja bħala referenza:

**Matriċi tal-Għażla tal-Partijiet Ilbes**

Permezz ta' dan l-appoġġ ta' għażla konsultattiva, aħna nimmiraw li ngħinu lill-klijenti jibnu sistema ta' xedd imfassla għall-applikazzjoni speċifika tagħhom li toffri l-aħjar kost-effettività, u b'hekk nittraduċu l-vantaġġi tal-inġinerija tagħna f'valur operattiv tanġibbli għall-klijent.

**Tabella tal-Ispeċifikazzjonijiet tal-Prestazzjoni**

It-tabella hawn taħt tiġbor fil-qosor il-parametri tal-prestazzjoni ewlenin ta 'diversi mudelli fis-serje MK ĠENERALI. Il-klijenti jistgħu jidentifikaw malajr il-mudell tal-pompa l-aktar adattat ibbażat fuq ir-rata tal-fluss u l-firxa tal-pressjoni meħtieġa għall-proġett tagħhom.

**Dimensjonijiet u Data ta' Konnessjoni**

Biex tiffaċilita t-tqassim tat-tagħmir, id-disinn tal-pedament u l-konnessjoni tal-pajpijiet għall-klijenti tagħna, il-parametri fiżiċi ġenerali għall-pompi tas-serje MK huma pprovduti hawn taħt.

* **Dimensjonijiet tal-Korp tal-Pompa:**

* Tul x Wisa 'x Għoli: 32.64 in x 29.38 in x 14.25 in (829 mm x 746 mm x 362 mm)

* **Portijiet ta' Konnessjoni:**

* Inlet Port: Disponibbli jew 2" NPT jew 3" NPT skond il-mudell. Il-portijiet jinsabu fuq iż-żewġ naħat tal-korp tal-pompa għal konnessjoni konvenjenti tal-pajpijiet.

* Port ta 'Kwittanza: 1" NPT.

* **Kapaċità taż-żejt tal-crankcase:**

* 456.5 oz / 13.5 litri.

* **Mass. Pressjoni tad-Dħul:**

* 45 PSI (3.1 bar).

* **Mass. Temperatura tal-fluwidu:**

* 140 grad F (60 grad).
