Tabella1.1: Sommarju tal-Ispeċifikazzjonijiet tal-Mudell Prinċipali tas-Serje KERR KP-3300
Tabella: KERR KM-3300SHPT Speċifikazzjonijiet tal-Prestazzjoni tal-Qofol
|
Karatteristiku |
KP-3300BC (Pompa tal-Plunger) |
KP-3300HP (Pompa tal-Planġer ta' Pressjoni Għolja) |
KP-3300PT (Pompa tal-Piston) |
|
Tip ta' Pompa |
Pompa tal-Plunger Triplex Orizzontali |
Pompa tal-Plunger Triplex Orizzontali |
Pompa tal-Piston Triplex Orizzontali |
|
Qawwa Rated |
56.6 BHP (42.2 kW) (Il-websajt juri 76.4 BHP) |
76.4 BHP (57 kW) (Il-folja tad-dejta PDF turi 57 BHP) |
78 BHP (58.2 kW) |
|
Numru ta' Ċilindri |
3 |
3 |
3 |
|
Tul tal-puplesija |
3.0 pulzieri / 76.2 mm |
3.0 pulzieri / 76.2 mm |
2.5 pulzieri / 63.5 mm |
|
Veloċità Massima (Kerr) |
435 RPM |
435 RPM |
470 RPM |
|
Veloċità Minima |
100 RPM |
100 RPM |
100 RPM |
|
Medda ta' Dijametru tal-Piston/Piston |
1.250 - 2.500 pulzieri |
1.250 - 2.250 pulzieri |
2.500 - 3.000 pulzieri |
|
Pressjoni Max tax-Xogħol |
"3600 PSI (planġer 1.250") / 1049 PSI (planġer 2.500")" |
"8564 PSI (planġer 1.250") / 3000 PSI (planġer 2.250")" |
"1469 PSI (pistun 2.500") / 1020 PSI (pistun 3.000")" |
|
Frame Rated Tagħbija |
"5,150 lbs" |
"5,150 lbs" |
"7,210 lbs" |
|
Pressjoni nominali taċ-ċilindru tal-fluwidu |
"3,600 PSI" |
"6,000 PSI" |
"3,600 PSI" |
|
Konnessjoni tal-ġbid |
3" NPT |
2" NPT |
3" NPT |
|
Konnessjoni ta' Kwittanza |
2" NPT |
1" NPT |
2" NPT |
|
Piż medju tal-pompa |
800 lbs / 364 kg |
"1,000 lbs / 455 kg" |
"1,000 lbs / 455 kg" |
|
Sistema tal-Lubrikazzjoni (Standard) |
Splash - Gravità Feed |
Splash - Gravità Feed |
Splash - Gravità Feed |
|
Kapaċità taż-Żejt Lubrikanti |
12-il kwart / 11.36 litru |
12-il kwart / 11.36 litru |
12-il kwart / 11.36 litru |
Tabella1.2: Data tal-Prestazzjoni KERR KP-3300BC (Ibbażat fuq Effiċjenza Volumetrika ta' 100%)
|
Dijametru tal-planġer (pulzier) |
Pressjoni Massima (PSI) |
Spostament għal kull Rivoluzzjoni (galluni) |
100 RPM (GPM / BPD) |
150 RPM (GPM / BPD) |
200 RPM (GPM / BPD) |
250 RPM (GPM / BPD) |
300 RPM (GPM / BPD) |
350 RPM (GPM / BPD) |
375 RPM (GPM / BPD) |
400 RPM (GPM / BPD) |
435 RPM (GPM / BPD) |
|
1.250 |
3600 |
0.0478 |
4.8 / 164 |
7.2 / 246 |
9.6 / 328 |
12.0 / 410 |
14.3 / 492 |
16.7 / 574 |
17.9 / 615 |
19.1 / 656 |
20.8 / 713 |
|
1.500 |
2914 |
0.0688 |
6.9 / 236 |
10.3 / 354 |
13.8 / 472 |
17.2 / 590 |
20.7 / 708 |
24.1 / 827 |
25.8 / 886 |
27.5 / 945 |
29.9 / 1027 |
|
1.750 |
2141 |
0.0937 |
9.4 / 321 |
14.1 / 482 |
18.7 / 643 |
23.4 / 804 |
28.1 / 964 |
32.8 / 1125 |
35.1 / 1205 |
37.5 / 1286 |
40.8 / 1398 |
|
2.000 |
1639 |
0.1224 |
12.2 / 420 |
18.4 / 630 |
24.5 / 840 |
30.6 / 1050 |
36.7 / 1259 |
42.8 / 1469 |
45.9 / 1574 |
49.0 / 1679 |
53.2 / 1826 |
|
2.250 |
1295 |
0.1549 |
15.5 / 531 |
23.2 / 797 |
31.0 / 1063 |
38.7 / 1328 |
46.5 / 1594 |
54.2 / 1860 |
58.1 / 1993 |
62.0 / 2125 |
67.4 / 2311 |
|
2.500 |
1049 |
0.1912 |
19.1 / 656 |
28.7 / 984 |
38.2 / 1312 |
47.8 / 1640 |
57.4 / 1968 |
66.9 / 2296 |
71.7 / 2460 |
N/A |
N/A |
Tabella1.3: Data tal-Prestazzjoni KERR KP-3300HP (Ibbażat fuq Effiċjenza Volumetrika ta' 100%)
|
Dijametru tal-planġer (pulzier) |
Pressjoni Massima (PSI) |
Spostament għal kull Rivoluzzjoni (galluni) |
100 RPM (GPM / BPD) |
155 RPM (GPM / BPD) |
200 RPM (GPM / BPD) |
245 RPM (GPM / BPD) |
290 RPM (GPM / BPD) |
335 RPM (GPM / BPD) |
380 RPM (GPM / BPD) |
400 RPM (GPM / BPD) |
435 RPM (GPM / BPD) |
|
1.250 |
8564 |
0.0478 |
4.8 / 164 |
7.4 / 253 |
9.6 / 328 |
11.7 / 402 |
13.9 / 475 |
16.0 / 549 |
18.2 / 622 |
19.1 / 656 |
20.8 / 713 |
|
1.375 |
7078 |
0.0578 |
5.8 / 198 |
9.0 / 307 |
11.6 / 396 |
14.2 / 485 |
16.8 / 574 |
19.4 / 663 |
22.0 / 752 |
23.1 / 793 |
25.1 / 862 |
|
1.500 |
5947 |
0.0688 |
6.9 / 236 |
10.7 / 365 |
13.8 / 472 |
16.9 / 578 |
20.0 / 684 |
23.1 / 790 |
26.1 / 896 |
27.5 / 945 |
29.9 / 1027 |
|
1.625 |
5084 |
0.0807 |
8.1 / 277 |
12.5 / 429 |
16.1 / 553 |
19.8 / 678 |
23.4 / 803 |
27.0 / 927 |
30.7 / 1051 |
32.3 / 1107 |
35.1 / 1204 |
|
1.750 |
4400 |
0.0937 |
9.4 / 321 |
14.5 / 498 |
18.7 / 643 |
23.0 / 787 |
27.2 / 931 |
31.4 / 1076 |
35.6 / 1220 |
37.5 / 1286 |
40.8 / 1398 |
|
1.875 |
3855 |
0.1076 |
10.8 / 369 |
16.7 / 571 |
21.5 / 737 |
26.4 / 904 |
31.2 / 1070 |
36.0 / 1235 |
40.9 / 1401 |
43.0 / 1475 |
46.8 / 1605 |
|
2.000 |
3400 |
0.1224 |
12.2 / 420 |
18.9 / 650 |
24.5 / 840 |
30.0 / 1028 |
35.5 / 1217 |
41.0 / 1406 |
46.5 / 1595 |
49.0 / 1679 |
53.2 / 1826 |
|
2.125 |
3026 |
0.1382 |
13.8 / 474 |
21.4 / 734 |
27.6 / 948 |
33.9 / 1160 |
40.1 / 1374 |
46.3 / 1587 |
52.5 / 1801 |
55.3 / 1895 |
60.1 / 2061 |
|
2.250 |
3000 |
0.1549 |
15.5 / 531 |
24.0 / 823 |
31.0 / 1063 |
38.0 / 1300 |
44.9 / 1540 |
51.9 / 1778 |
58.9 / 2018 |
62.0 / 2125 |
67.4 / 2311 |
Tabella1.4: Data tal-Prestazzjoni KERR KP-3300PT (Ibbażat fuq Effiċjenza Volumetrika ta' 100%)
|
Dijametru tal-pistun (pulzier) |
Pressjoni Massima (PSI) |
Spostament għal kull Rivoluzzjoni (galluni) |
100 RPM (GPM / BPD) |
155 RPM (GPM / BPD) |
200 RPM (GPM / BPD) |
245 RPM (GPM / BPD) |
290 RPM (GPM / BPD) |
335 RPM (GPM / BPD) |
380 RPM (GPM / BPD) |
425 RPM (GPM / BPD) |
470 RPM (GPM / BPD) |
|
2.500 |
1469 |
0.1594 |
15.9 / 547 |
24.7 / 847 |
31.9 / 1093 |
39.0 / 1339 |
46.2 / 1585 |
53.4 / 1831 |
60.6 / 2077 |
67.7 / 2323 |
74.9 / 2569 |
|
2.750 |
1214 |
0.1928 |
19.3 / 661 |
29.9 / 1025 |
38.6 / 1323 |
47.2 / 1621 |
55.9 / 1918 |
64.6 / 2216 |
73.3 / 2514 |
82.0 / 2811 |
90.6 / 3109 |
|
3.000 |
1020 |
0.2295 |
22.9 / 787 |
35.6 / 1220 |
45.9 / 1574 |
56.2 / 1929 |
66.6 / 2283 |
76.9 / 2637 |
87.2 / 2991 |
97.5 / 3346 |
107.9 / 3700 |
Disinn ta 'Tmiem Fluwidu u Materjali
It-tarf tal-fluwidu huwa l-parti tal-pompa li tikkuntattja direttament il-fluwidu li qed jiġi ppumpjat. Id-disinn u l-għażla tal-materjal tiegħu jaffettwaw direttament ir-reżistenza għall-korrużjoni tal-pompa, ir-reżistenza għall-ilbies, il-kapaċità tal-immaniġġjar tal-pressjoni, u l-adattabilità għal fluwidi differenti.
Tabella 3.2: Materjali tal-Komponent tat-Tmiem Fluwidu tas-Serje KP-3300 u Karatteristiċi tad-Disinn
|
Komponent |
KP-3300BC |
KP-3300HP |
KP-3300PT |
|
Ċilindru tal-Fluwidu (Korp tal-Fluwid End) |
Għażliet tal-materjal jinkludu: Ħadid duttili fondut (65-45-12), azzar tal-karbonju fondut (WCB), bronż tal-aluminju fondut tan-nikil (955), azzar inossidabbli fondut CF8M (316), azzar inossidabbli fondut duplex CD3MN (2205), azzar tal-karbonju falsifikat (A105), azzar li ma jissaddadx iffalsifikat (316). |
L-għażliet tal-materjal jinkludu: Azzar tal-karbonju falsifikat (A105), azzar li ma jissaddadx falsifikat (316). Materjali oħra disponibbli fuq talba. |
Materjal: Ħadid duttili fondut. Materjali oħra disponibbli fuq talba. Il-manwal tas-servizz isemmi l-korp tat-tarf tal-fluwidu KP-29D huwa ħadid duttili. |
|
Plunger (Mudelli BC/HP) |
Għażliet tal-materjal: Colmonoy 730 b'wiċċ iebes, ċeramika solida (max 2160 PSI), Kerramic (ċeramika) miksija, azzar inossidabbli 316 solidu. |
Għażliet tal-materjal: Colmonoy 730 b'wiċċ iebes, ċeramika solida (max 2160 PSI), Kerramic (ċeramika) miksija, azzar inossidabbli 316 solidu. |
Mhux applikabbli (pompa tal-planġer) |
|
Pistin u Liner (Mudelli PT) |
Mhux applikabbli (pompa tal-planġer) |
Mhux applikabbli (pompa tal-planġer) |
Għażliet ta 'kombinazzjoni tal-pistun/inforra: Kmiem tal-gomma/ċeramika, kmiem tal-lastku/krom-plated, gomma/Kerramic (ċeramika) miksija. Il-manwal tas-servizz jelenka diversi assemblaġġi tal-pistuni (serje KP-245) u għażliet tal-inforra, inklużi inforri tal-kromju trattati bis-sħana-(KP-285-250CH), taċ-ċeramika u Kerramic. |
|
Valvoli u Sedili |
Tipi ta 'valvi: Pjanċa/sedil (max 2160 PSI), iggwidata tal-ġwienaħ. Il-kombinazzjonijiet ta' materjali jinkludu: Delrin disc/SS (316), Ni-Al-Brz (955)/metall-għal-metall, Monel/metall-għal-metall, SS (316)/metall-għal{{12}7{12}7{1}metall, HT/metall-għall-metall, Titanju/SS (316), SS (316)/AR inserzjoni urethane, PEEK/SS (316), inserzjoni 17-4 HT/AR urethane, eċċ. |
Tipi ta 'valvi: Gwida mill-ġwienaħ. Kombinazzjonijiet ta' materjali jinkludu: Ni-Al-Brz (955)/metall-għal-metall, Monel/metall-ma-metall, SS (316)/metall-għa-metall, 17--{12}metall, SS (316) / metall (316)/AR insert urethane, 17-4 HT/AR insert urethane. |
Tipi ta 'valvi: Gwida mill-ġwienaħ. Materjal: 17-4 HT / AR insert urethane. Il-manwal tas-servizz isemmi KP-80HT (valv ta' skariku) u KP-81HT (valv ta' ġbid) huma ttrattati bis-sħana-, reżistenti għall-brix- (A/R) b'inserzjonijiet; Is-sedil tal-valv KP-82HT huwa trattat bis-sħana, reżistenti għall-brix. Inserts huma disponibbli b'tipi blu (KP-85B) u aħmar (KP-85R) reżistenti għall-brix. |
|
Siġilli u Ippakkjar |
Mhux iddettaljat fid-datasheet. |
Mhux iddettaljat fid-datasheet. |
Siġill taż-żejt tal-virga tal-pony (KP-24), kit tas-siġill tal-virga tal-poni (KP-24W-A), O-rings tal-għata tal-valv (KP-32N Nitrile, KP-32A Aflas), O-rings tal-pistun (KA-246, KP-246RD). |
Manutenzjoni u Servicing
Il-manutenzjoni u l-manutenzjoni regolari huma kruċjali biex jiżguraw it-tħaddim affidabbli fit-tul-tal-pompi tas-serje KP-3300.
Lubrikazzjoni:
Iċċekkja l-livelli taż-żejt fil-pompa u r-reducer tal-ger planetarju kuljum; ibdel iż-żejt tal-lubrikazzjoni tal-crankcase kull xahar (l-ewwel bidla rakkomandata wara ġimgħa ta 'tħaddim inizjali). Tipi u kapaċitajiet speċifiċi ta' lubrikant huma dettaljati fit-Taqsima 3.1.
Spezzjonijiet ta' Rutina (Kuljum/Kull Xahar):
Spezzjoni viżwali ta 'kuljum għal tnixxijiet, issikkar tal-glandola tal-ippakkjar, u ħsarat ovvji. Spezzjoni ta 'kull xahar ta' xedd tal-valv, endplay tal-bearing, u issikkar tal-ġewż/stud.
Speċifikazzjonijiet tat-torque:
Il-manwal tas-servizz KP-3300PT jipprovdi valuri dettaljati tat-torque għal qfieli ewlenin (eż., boltijiet tal-vireg tal-konnessjoni: 125 ft-lb; skorfini tat-tarf tal-fluwidu: 120 ft-lb) u jirrakkomanda li jitnaqqas it-torque kif xieraq meta tuża lubrikanti.
Sostituzzjoni tal-Partijiet Ilbes:
Il-manwal tas-servizz jiddettalja l-proċeduri għas-sostituzzjoni tal-valvi, is-sits tal-valvi, l-ippakkjar tal-vireg tal-poni, u ż-żarmar/assemblaġġ mill-ġdid tat-tarf tal-qawwa. Manutenzjoni effettiva tiddependi fuq identifikazzjoni korretta u akkwist ta 'partijiet li jintlibsu. Il-manwal tas-servizz KP-3300PT jipprovdi listi u numri ta 'partijiet estensivi, li jikkategorizza dawn il-komponenti bħala partijiet tal-ilbies tat-tarf tal-fluwidu u partijiet tat-tiswija tat-tarf tal-enerġija, u jelenka informazzjoni dwar il-materjal fejn possibbli, u jipprovdi lill-utenti b'għodod prattiċi għall-ippjanar tal-manutenzjoni u l-ordni ta' spare parts.

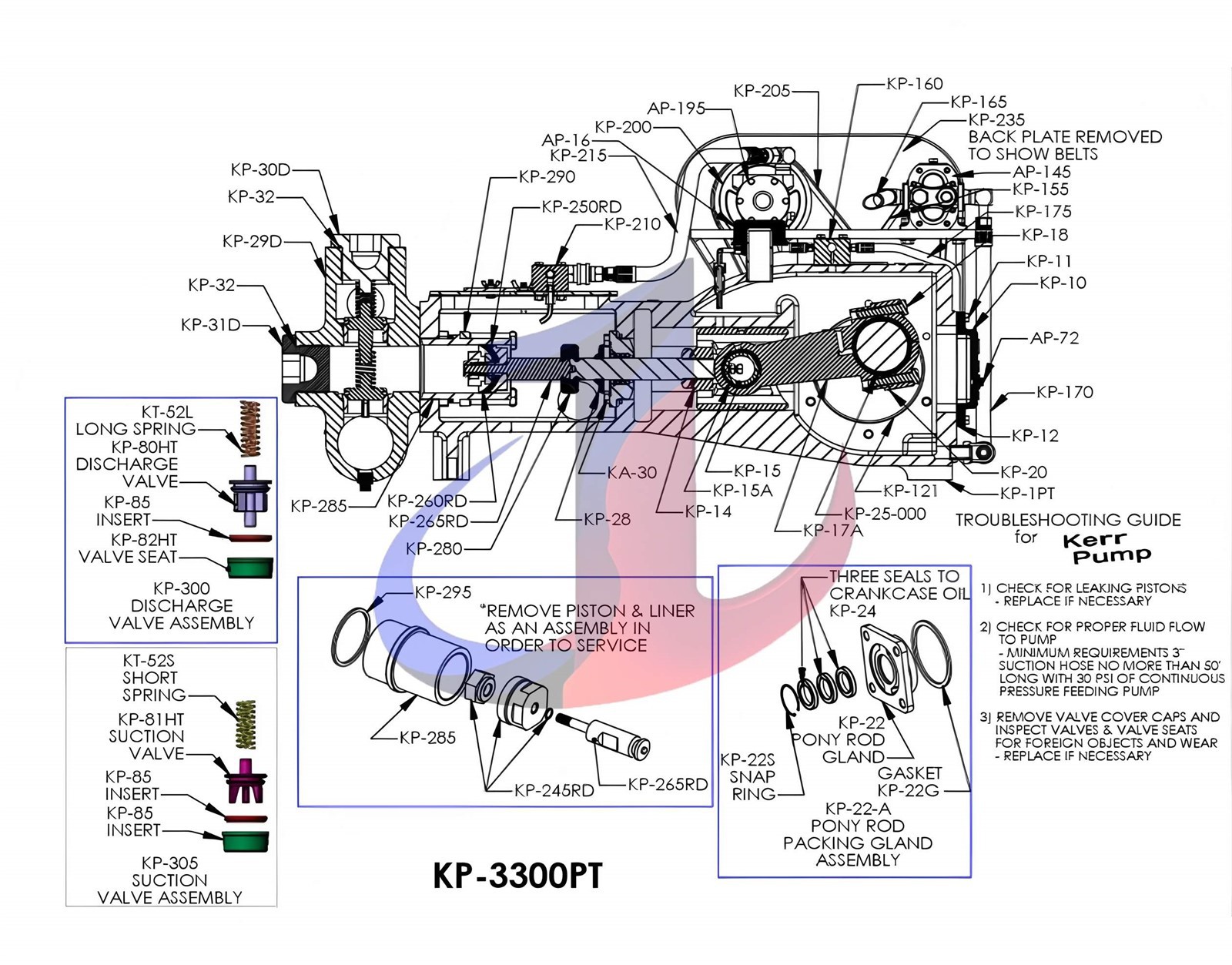

Tabella2.1: KERR KP-3300PT Partijiet Ilbes Prinċipali
|
Kategorija tal-Komponent |
Isem tal-Komponent |
Numru tal-Parti (Parzjali) |
Kwantità għal kull Pompa / Assemblaġġ |
Materjal (Msemmi fil-Manwal) |
|
Assemblaġġi tal-pistun |
Assemblaġġ tal-pistun 2 1/2" |
KP-245-250 |
3 |
- |
|
|
Assemblaġġ tal-pistun 2 3/4" (Tip ta' Run-Niexfa) |
KP-245-275RD |
3 |
- |
|
|
Assemblaġġ tal-pistun 3" |
KP-245-300 |
3 |
- |
|
|
Tazza tal-pistun 2 1/2" |
KT-263-250 / KP-260-250 |
3 |
- |
|
|
Tazza tal-pistun 2 3/4" (Tip ta' Run -Niexfa) |
KP-263-275RD / KP-260-275RD |
3 |
- |
|
|
Tazza tal-pistun 3" |
KP-263-300 / KP-260-300 |
3 |
- |
|
Liners |
Inforra 2.5" Ittrattat bis-sħana |
KP-285-250CH |
3 |
Chrome |
|
|
Inforra 2.75" |
KP-285-275CH |
3 |
Chrome |
|
|
Inforra 3" |
KP-285-300 |
3 |
- |
|
|
Inforra taċ-ċeramika (Daqsijiet varji) |
KP-285-xxxCER |
3 |
Ċeramika |
|
|
Kerramic Liner (Diverse Daqsijiet) |
KP-285-xxxKER |
3 |
Kerramic |
|
Assemblaġġi tal-valvi |
Valv ta' Skariku (Ttrattat bis-Sħana, A/R b'Daħħal) |
KP-80HT / KP-300HT |
3 |
Ittrattat bis-sħana, Reżistenti għall-brix |
|
|
Valv tal-Ġbid (Ttrattat bis-Sħana, A/R w/Daħħal) |
KP-81HT / KP-305HT |
3 |
Ittrattat bis-sħana, Reżistenti għall-brix |
|
|
Sede tal-valv (Ttrattat bis-sħana, A/R) |
KP-82HT |
6 |
Ittrattat bis-sħana, Reżistenti għall-brix, Stainless Steel |
|
|
Daħħal tal-Valv Reżistenti għall-brix (Blu/Aħmar) |
KP-85B / KP-85R |
6 |
Materjal reżistenti għall-brix |
|
|
Rebbiegħa tal-Valv (Iskarika Twila/Qasira tal-Ġbid) |
KT-52L / KT-52S |
3 (kull wieħed) |
- |
|
Siġilli |
Pony Rod Żejt Siġill |
KP-24 |
3 għal kull glandola |
- |
|
|
Pony Rod Siġill Kit |
KP-24W-A |
3 settijiet |
- |
|
|
Qoxra tal-valv O-ring |
KP-32 / KP-32N / KP-32A |
6 |
Lastiku nitrile, Aflas |
|
|
O-ring tal-pistun |
KA-246 / KP-246RD |
3 |
- |
|
Gaskits |
Siegla tal-inforra |
KP-295 |
3 |
- |
|
|
Pony Rod Gland Gasket |
KP-22G |
3 |
- |
|
|
Siegla tal-Qoxra tal-Krankcase |
KP-12 |
1 |
- |
|
|
Siegla tad-Djar tal-Bearing |
KP-7 |
2 |
- |
Tabella2.2: KERR KP-3300BC/HP Main Ilbes Partijiet
|
Komponent |
Materjal/Għażliet tat-Tip |
|
Plunger (BC/HP) |
"Colmonoy 730 b'wiċċ iebes, ċeramika solida (KP-3300HP max 2160 PSI), Kerramic (ċeramika) miksija, azzar inossidabbli 316 solidu" |
|
Valv/Set tal-Valv (BC) |
"Pjanċa/sedil (mass 2160 PSI), iggwidata bil-ġwienaħ; Delrin disc/SS(316), Ni-Al-Brz(955)/metall-għal-metall, Monel/metall-għal-metall, SS(316)/0}1 metall, SS(316)/0}1 metall 17-4 HT/metall-għall-metall, Titanju/SS(316), inserzjoni tal-uretan SS(316)/AR, PEEK/SS(316), inserzjoni tal-uretan 17-4 HT/AR" |
|
Valv/Set tal-Valv (HP) |
"Iggwidata bil-ġwienaħ; Ni-Al-Brz(955)/metall-għal-metall, Monel/metall-għal-metall, SS(316)/metall-għal-metall, 17--{2}/metall, 17{{2}/metall SS(316)/AR daħħal uretan, 17-4 HT/AR daħħal uretan" |
Għodod Speċjali ta' Tiswija: Il-manwal tas-servizz KP-3300PT jelenka għodod speċjali meħtieġa għat-tiswija:
Tabella2.3: KERR KP-3300PT Għodod ta 'Tiswija Speċjali
|
Isem tal-Għodda |
Numru tal-Parti (Parzjali) |
|
Puller tal-Valv (Set Gwida bil-Ġwienaħ Tliet-Tip ta' Pin) |
KP-76M |
|
Għodda għall-Installazzjoni tas-Sedil tal-Valv |
KA-306 |
|
Pony Rod Wrench |
KP-276 (jew KP-277) |
|
Għodda tal-Installazzjoni tas-Siġill tal-Poney Rod |
AP-77T (jew KP-276) |
|
Għodda ta 'Installazzjoni ta' Daħħal tal-Valv |
AP-77T |
|
Valve Cover Wrench |
KP-73 |
|
Għodda tas-Sedil tal-Valv Kerr (Provvista tar-Rhino) |
250600 |
Applikazzjonijiet u Industriji Mira
Il-pompi tas-serje KERR KP-3300 jintużaw ħafna f'diversi industriji minħabba l-konfigurazzjonijiet differenti u d-disinn robust tagħhom.
KERR KP-3300PT (Pompa tal-Piston):Dan il-mudell huwa mmirat primarjament lejn is-suq tat-Tħaffir Direzzjonali Orizzontali (HDD). It-tħaffir direzzjonali orizzontali tipikament jinvolvi l-ippumpjar tat-tajn tat-tħaffir li jkun fih solidi bħal bentonite, u l-pompi tal-pistuni huma preferuti minħabba l-adattabilità aħjar tagħhom għal fluwidi li joborxu. L-għażliet multipli tal-materjal tal-pistun u tal-inforra (eż., ċeramika, karbur-kisi) offruti mill-KP-3300PT ikomplu jtejbu l-adegwatezza tiegħu f'dan il-qasam.
KERR KP-3300BC (Pompa tal-Plunger):Użat f'applikazzjonijiet bħat-trasport tal-pipeline taż-żejt, injezzjoni tal-ilma, trattament tal-ilma mielaħ, u industriji kimiċi.

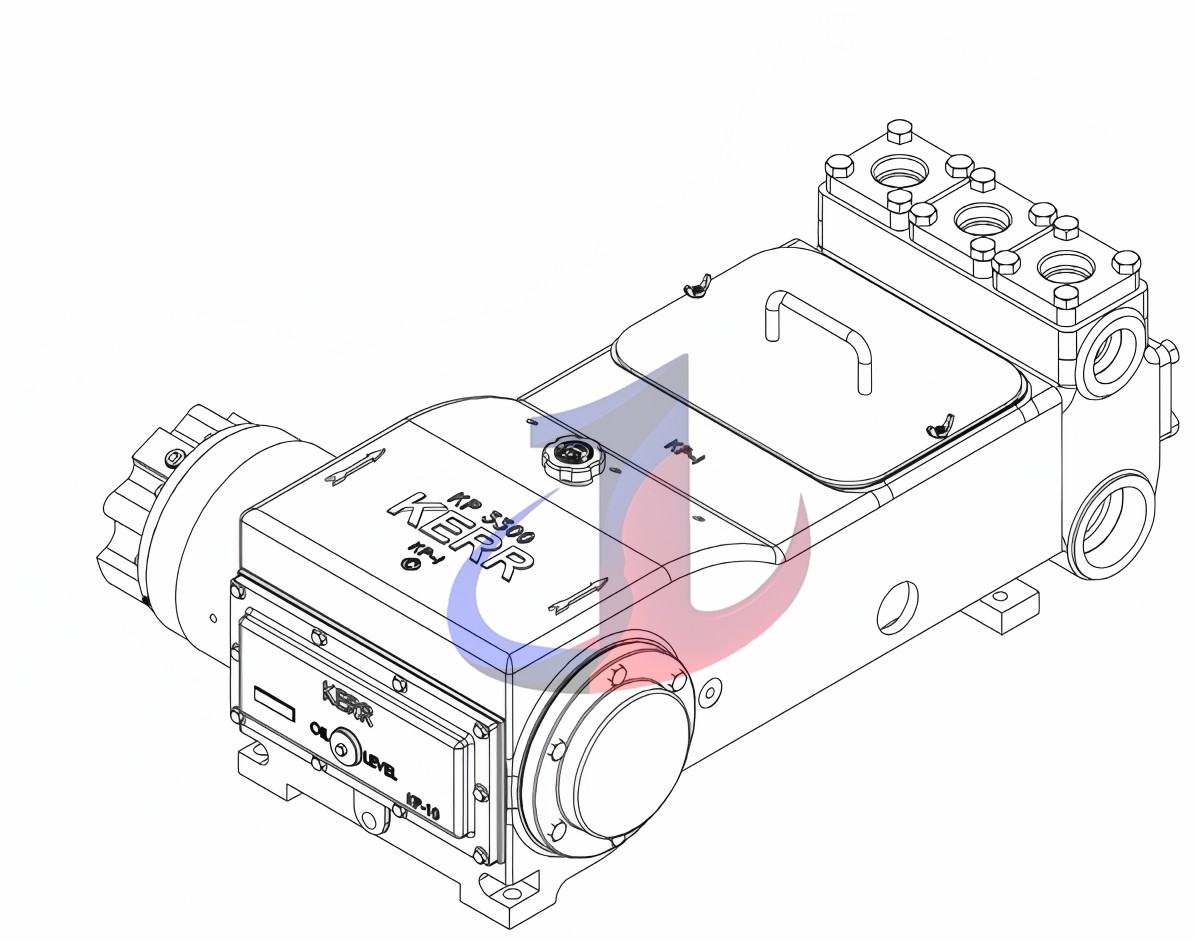

KERR KP-3300HP (Pompa tal-Planġer ta' Pressjoni Għolja):Adattat għal tindif bil-ġett ta 'l-ilma, ittestjar idrostatiku, tipi speċifiċi ta' injezzjoni kimika bi pressjoni għolja-, u applikazzjonijiet industrijali speċjalizzati oħra ta 'tindif jew qtugħ.
Industriji fil-mira:L-industriji fil-mira għas-serje KP-3300 jinkludu prinċipalment: Żejt u Gass (upstream, operazzjonijiet midstream), Kostruzzjoni (speċjalment tħaffir direzzjonali orizzontali), Minjieri, Ipproċessar Kimiku, Manifattura Ġenerali (tindif bi pressjoni għolja, ittestjar, ippumpjar tal-proċess), u Servizzi Muniċipali.

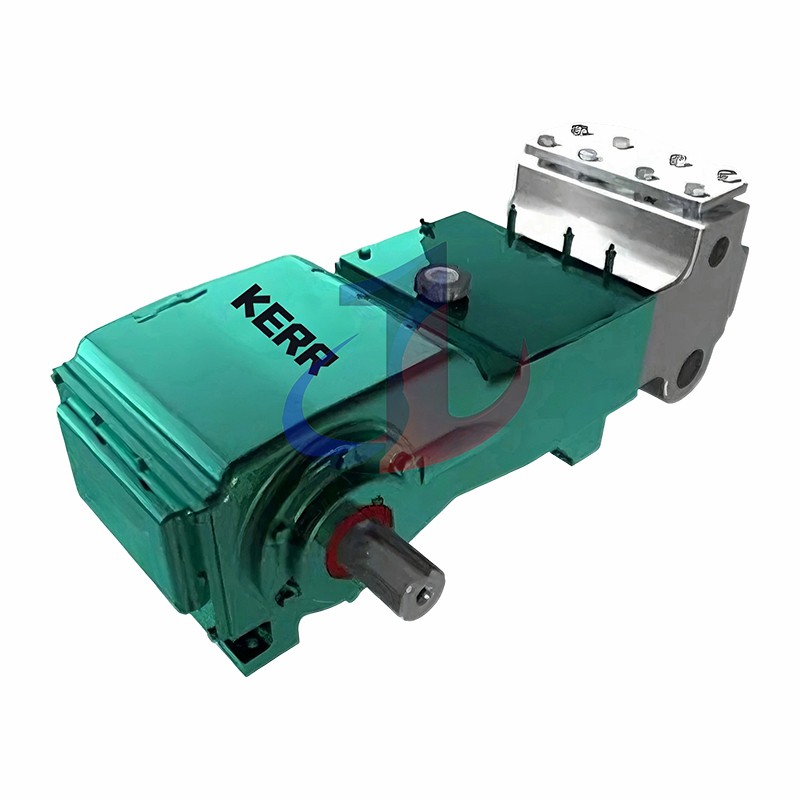

It-tags Popolari: plunger kerr kp-3300pt pompa, iċ-Ċina plunger kerr kp-3300pt pompa manifatturi, fornituri, fabbrika
