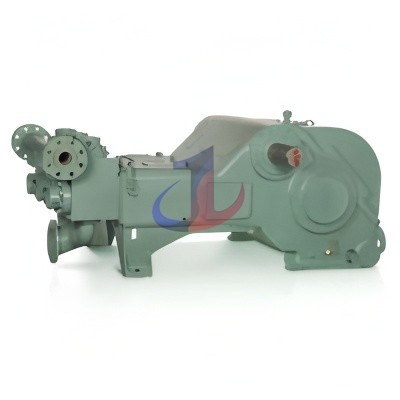

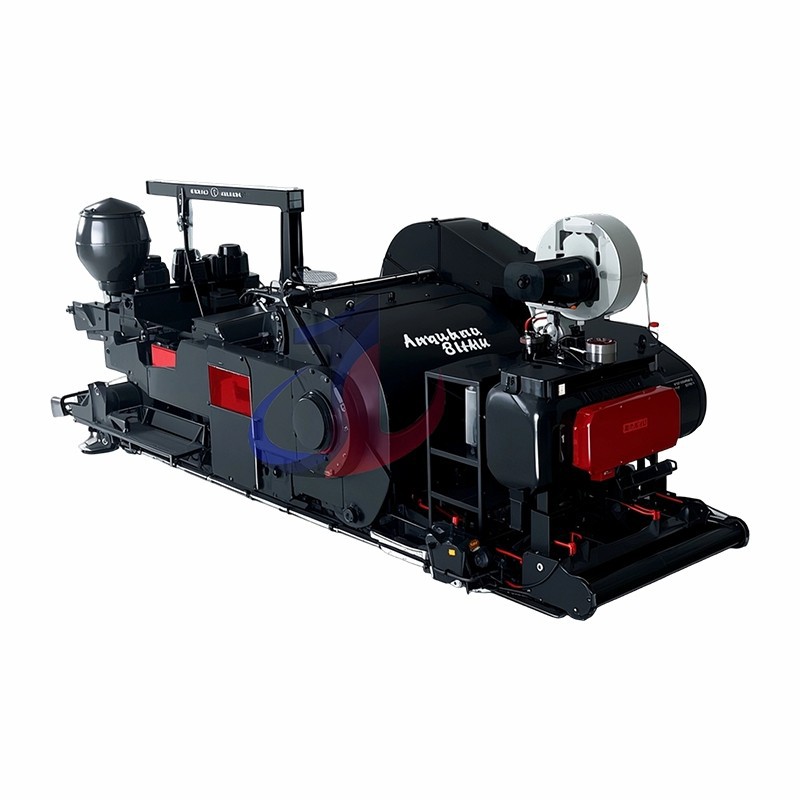

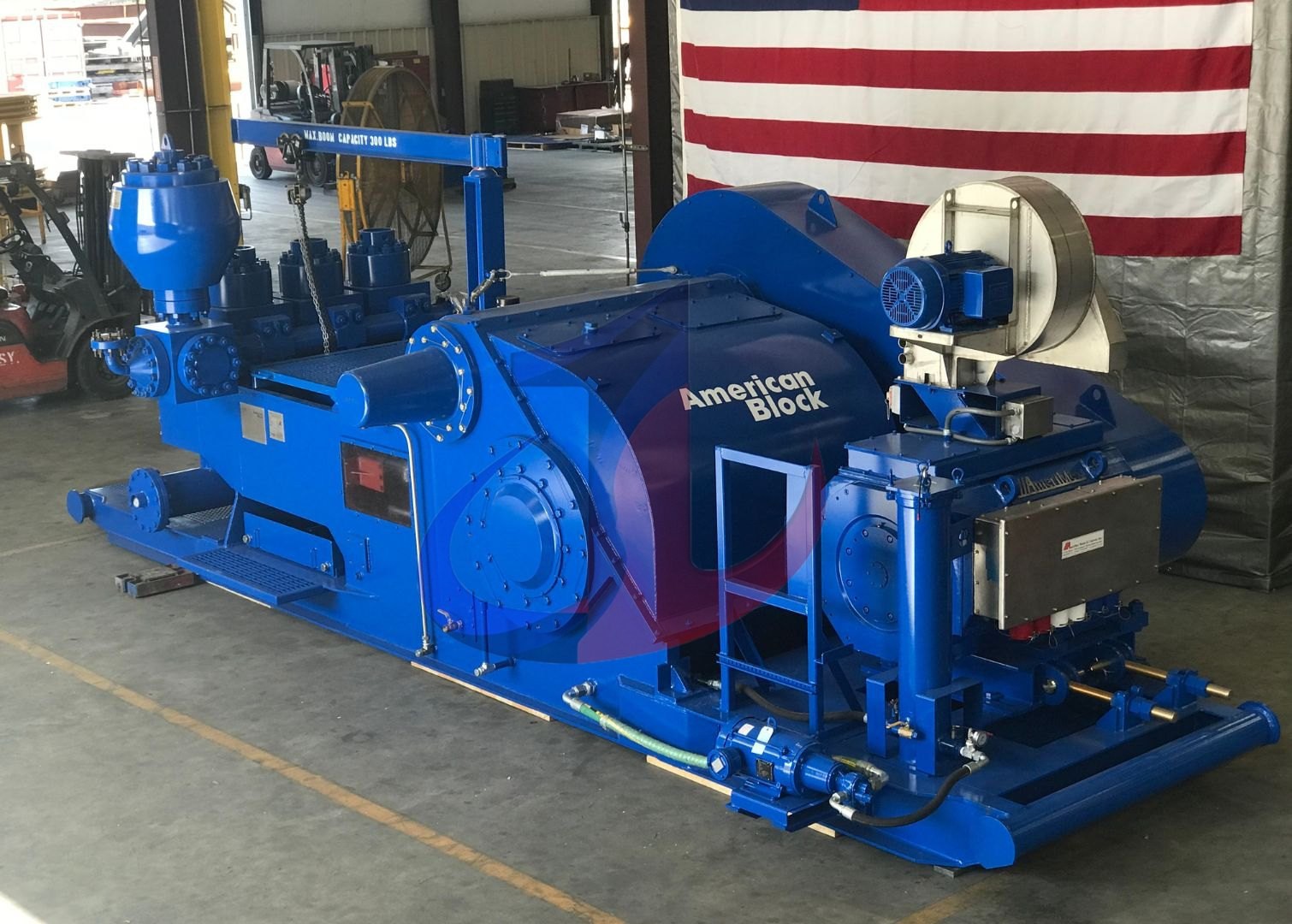

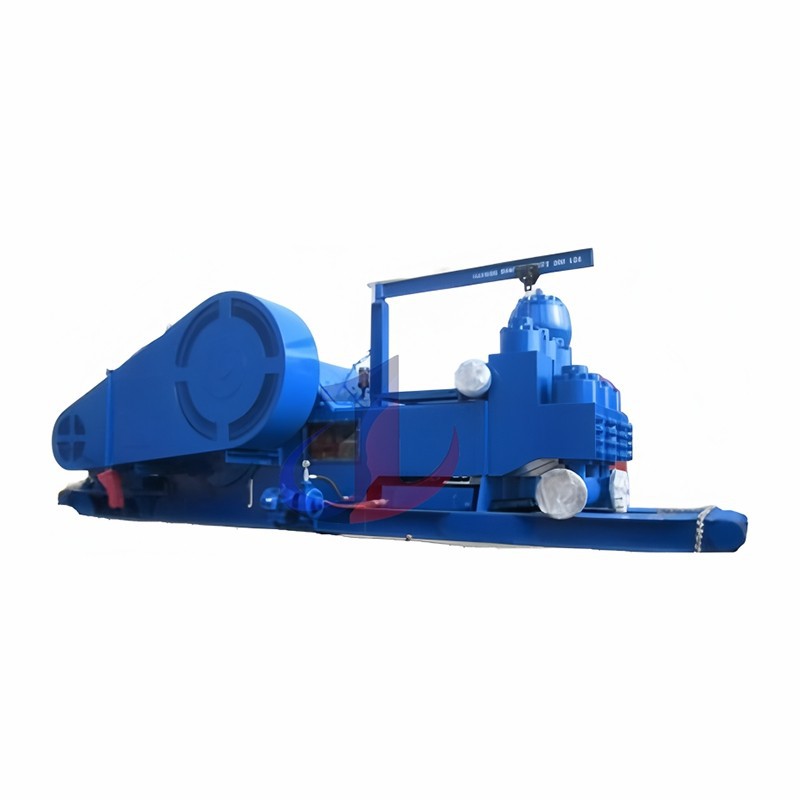

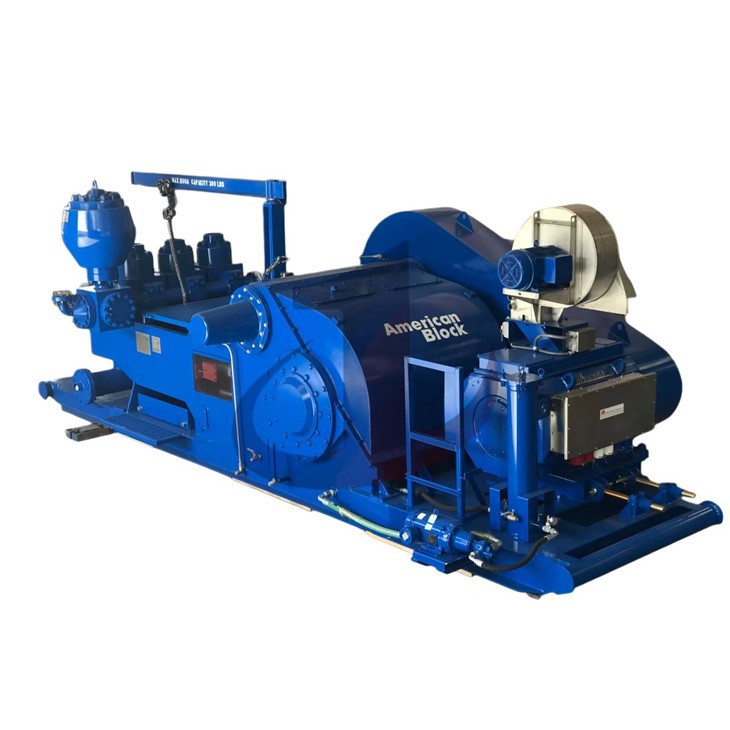

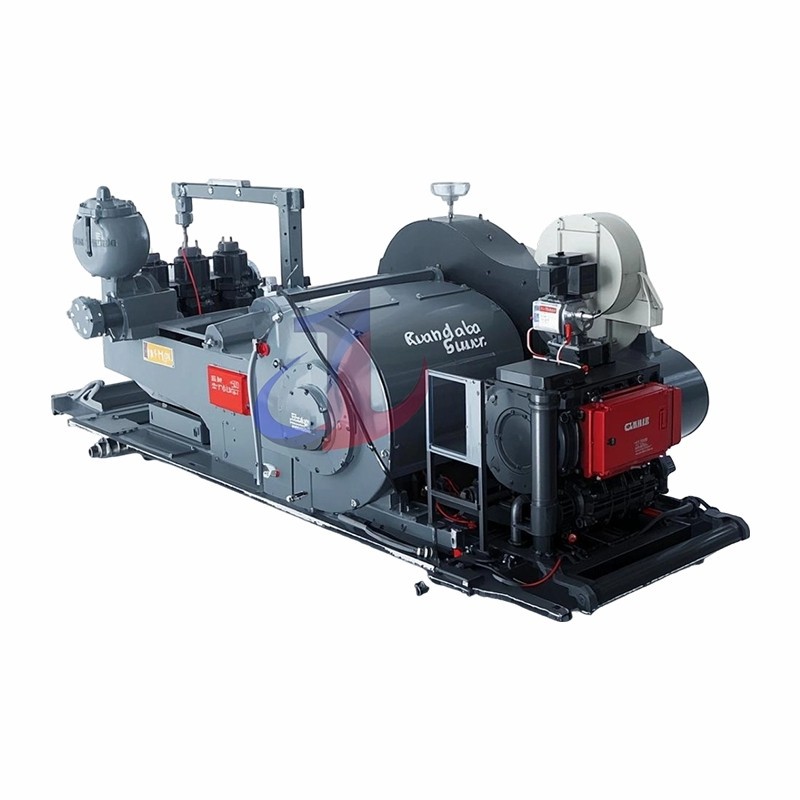

BLOCK AMERIKAN K-1000 Pompa

Il-BLOCK AMERIKAN K-1000 huwa pompa tat-tajn triplex bi pressjoni ultra-għolja ddisinjata għat-tħaffir taż-żejt, it-tkissir tal-gass tax-shale u l-inġinerija tal-bjar fond, tagħti 8% solidi f'5,000 PSI. Id-disinn tal-qalba tiegħu jikkonforma mal-istandard API 7K u huwa adattat għal kundizzjonijiet tax-xogħol estremi bħal pjattaformi tat-tħaffir tal-art u pjattaformi offshore.

Qawwiet ewlenin (tqegħid tal-kliem ewlieni)
Kapaċità ta' tagħbija żejda ta'-vultaġġ għoli
Disinn tal-crankcase doppju: tnaqqis ta 'vibrazzjoni ta' 40% għal tagħbija uniformi, aktar minn 12,000 siegħa ta 'ħajja ta' tħaddim kontinwu.
Sistema ta 'twissija bikrija intelliġenti: modulu ta' monitoraġġ tal-vibrazzjoni mhux obbligatorju, 48 siegħa bil-quddiem tort ta 'xedd tal-pistun ta' twissija bikrija.
Kompatibilità tal-midja
Appoġġ, tajn ibbażat fuq -żejt, fluwidu għat-tħaffir tas-salmura, taħlita ta' proppant għat-tkissir (ramel ta' ħajdite/kwarz Inqas minn jew ugwali għal 15%) .
Verżjonijiet miksija b'mod speċjali jistgħu jwasslu fluwidi ta 'tlestija aċidużi f'pH 1-14.
Disinn ta 'manutenzjoni rapida
Tmiem tal-fluwidu modulari: sostituzzjoni tas-sett tal-valv fi 15-il minuta, spare parts ikkunsinnati fi 48 siegħa madwar id-dinja.


Fittings idrawliċi tal-qalba tat-tarf

Kejsing tal-pompa

Materjal u proċess: bl-użu ta 'forġa sħiħa ta' 35CrMoV azzar liga ta 'qawwa għolja, forġa multi-direzzjonali die forġa, skont l-istandard API 7K, ebusija tal-wiċċ sa HB300-340, saħħa tal-impatt żdiedet b'45% . Electropolishing tal-kavità ta 'ġewwa (Ra Inqas minn jew ugwali għal 0.6 μm), reżistenza ottimizzata għat-turbolenza tat-tajn, tadatta għal kundizzjoni ta' pressjoni għolja ta '5000 psi, ħajja ta' għeja żdiedet bi 30%

Disinn kontra l-{0}}korrużjoni: kisi taċ-ċeramika epoxy sprejjat fuq il-wiċċ estern, test tal-isprej tal-melħ għal aktar minn 1500 siegħa, adattat għal ambjent aċiduż b'H2S u xenarji ta' tħaffir fil-baħar fond, livell ta' protezzjoni IP69K

Assemblaġġ tal-kaxxa tal-valv

Ottimizzazzjoni tal-istruttura: disinn tal-morsa maqsuma flimkien ma 'teknoloġija ta' dispersjoni tal-istress tal-kanal, tajbin 4.5"-6.75" inforra taċ-ċilindru, tolleranza ta 'installazzjoni ± 0.03 mm, trattament intern ta' nitriding (ebusija HRC55-60), ħajja kontra l-ilbies hija 3.5 darbiet ta 'materjal ordinarju

Kompatibilità intelliġenti: appoġġ għall-monitoraġġ tal-ilbies tal-IoT (interface SAE J1939), data ta' fluttwazzjoni tal-pressjoni ta' feedback f'ħin reali-, tadatta API 7 # struttura tal-valv standard

Assemblaġġ tal-valv tal-ġbid/ħatt

Materjal u prestazzjoni: korp tal-valv jadotta karbur tat-tungstenu (WC-15CO) jew liga għolja tal-kromju (CR28% -30%), illustrar tal-mera (Ra Inqas minn jew ugwali għal 0.1 μm), ebusija tal-wiċċ tas-siġillar akbar minn jew ugwali għal HRC65, reżistenza għall-erożjoni tal-partiċelli miżjuda b'70%, jadattaw għal pressjoni kontinwa tax-xogħol psi.

Assemblaġġ tar-Rebbiegħa: Disinn ta' molla spirali ta' saff doppju-, firxa ta' aġġustament ta' preload ± 25%, ħajja ta' għeja fuq 2 × 107 ċikli, jadattaw għal moviment reċiproku ta' frekwenza għolja-

Inforra taċ-ċilindru u inforra taċ-ċilindru taċ-ċeramika

Inforra taċ-ċilindru bimetalliku: ġakketta ta 'l-azzar 42CrMo + inforra ta' ħadid fondut kromju għoli (CR28% -30%), ikkastjar ċentrifugali + proċess ta 'kisi bil-lejżer, tolleranza ta' ġewwa ta 'bore ± 0.01 mm, ħajja ta' servizz Akbar minn jew ugwali għal 1200 siegħa

Inforra taċ-ċilindru taċ-ċeramika: Ċeramika mwebbsa taż-żirkonja (toughness tal-ksur K1C akbar minn jew ugwali għal 20 mpa · m ^ 0.5), reżistenza għat-temperatura 600 grad, ħajja aktar minn 6000 siegħa, tnaqqas l-ilbies tal-pistun 85%

Manifold tal-egżost

Pajpijiet bi pressjoni għolja: biċċa waħda -ikkastjar ta 'l-istainless steel 316L, mera tal-ħajt ta' ġewwa illustrat (Ra Inqas minn jew ugwali għal 0.4 μm), standard 5"ANSI flange joint, telf ta 'pressjoni ta' turbulenza mnaqqas b'25%, jadatta ruħu għall-istandard API 674."

Sistema tas-siġillar

Siġill tal-planġer: Siġill kombinat tat-tip U-(FKM + fibra sic rinfurzata), pressjoni 5000 psi, koeffiċjent tal-frizzjoni Inqas minn jew ugwali għal 0.06, firxa tat-temperatura -50 grad sa 200 grad

Siġill zokk: polyether ether ketone (Peek) ċirku gwida + ċirku PTFE, aċidu u alkali (pH 0-14), rata ta 'tnixxija Inqas minn jew ugwali għal 0.03 ml/min.

Komponenti ewlenin tat-tarf tal-enerġija

Assemblaġġ tal-crankshaft

Materjal u preċiżjoni: azzar falsifikat 34CRNIMO6 imkessaħ u ttemprat, angolu tal-fażi tal-krank 72 grad ± 0.1 grad, preċiżjoni tal-ger sa ISO 5, kapaċità ta 'ġarr żdiedet b'40%. Mibnija-fil-kanal taż-żejt lubrikanti obbligatorju, tadatta għal-lubrikant API GL-5

Sistema ta 'lubrikazzjoni: roller bearing tapered ringiela doppja (ħajja L10 akbar minn jew ugwali għal 70,000 siegħa), mgħammra b'filtru manjetiku taż-żejt (preċiżjoni tal-filtrazzjoni 10μm), adattat għal deżert u ambjent polari ta' 40 grad

Gwidi tal-valv u gaskits

Gwida: trattament tal-wiċċ tal-kisi tal-karbur tat-tungstenu, preċiżjoni tal-gwida ± 0.02 mm, rata ta 'xedd ta' kondizzjoni ħielsa taż-żejt -Inqas minn jew ugwali għal 0.005 mm/1000h

Siegla tal-ferita spirali tal-metall: liga Inconel 625 + saff flessibbli tal-grafita, pressjoni tas-siġillar sa 8000 psi, temperatura 900 grad, skond l-istandard ASME B16.20

Assemblaġġ tal-pistun

Qalba tal-pistun: azzar imkessaħ u ttemprat 42CrMoV, kisi tal-karbur tat-tungstenu tal-laser tal-wiċċ (ħxuna ta '0.5 mm, ebusija HV1500), u ħajja ta' tqabbil tal-inforra taċ-ċeramika żdiedet bi 80%

Komponenti tal-lastku: gomma nitrile idroġenata rinfurzata bil-fibra aramid (AF{0}}HNBR), reżistenza għaż-żejt u reżistenza għall-idroliżi, jadattaw għal ambjent ħarxa li jkun fih CO2 u H2S, ħajja medja Akbar minn jew ugwali għal 500 siegħa

Vantaġġi Tekniċi u ċertifikazzjoni

Produzzjoni standardizzata: firxa sħiħa ta 'aċċessorji skont API Spec 7K/ISO 13533, ipprovdi analiżi tal-materjal SGS u rapport tat-test tal-mikroebusija ASTM E384

Adattabilità Intelliġenti: Gwida tal-Valv mibnija-f'sensor Ilbes, tappoġġja twissija mill-bogħod u tbassir tal-ħajja, tadatta għal National, Gardner Denver, TSC u tip ieħor ta' pompa mainstream

Kompatibilità Ambjentali: is-siegla tas-siġillar tadotta struttura tal-istralċ tal-grafita mhux-asbestos, tikkonforma mal-istandard EPA 40cfr Parti 763, u hija adattata għal xenarji ta' korrużjoni għolja bħall-isfruttament tal-gass tax-shale

Xenarji ta' applikazzjoni u traċċabilità tad-dejta

Adaptation scenarios: ultra-deep Wells (> 8000 m) on land, offshore platforms, shale gas ultra-high pressure fracturing (>15,000 psi), u operazzjonijiet ta 'cluster tat-tkissir ta' drive elettriku

Dejta mkejla: data tal-ħajja tal-inforra taċ-ċilindru taċ-ċeramika minn proġett ta 'tħaffir ta' bir fil-fond (operazzjoni kumulattiva ta '6000 siegħa mingħajr xedd), siġill ta' pressjoni għolja permezz ta 'ċertifikazzjoni GB/T 14211-2019
