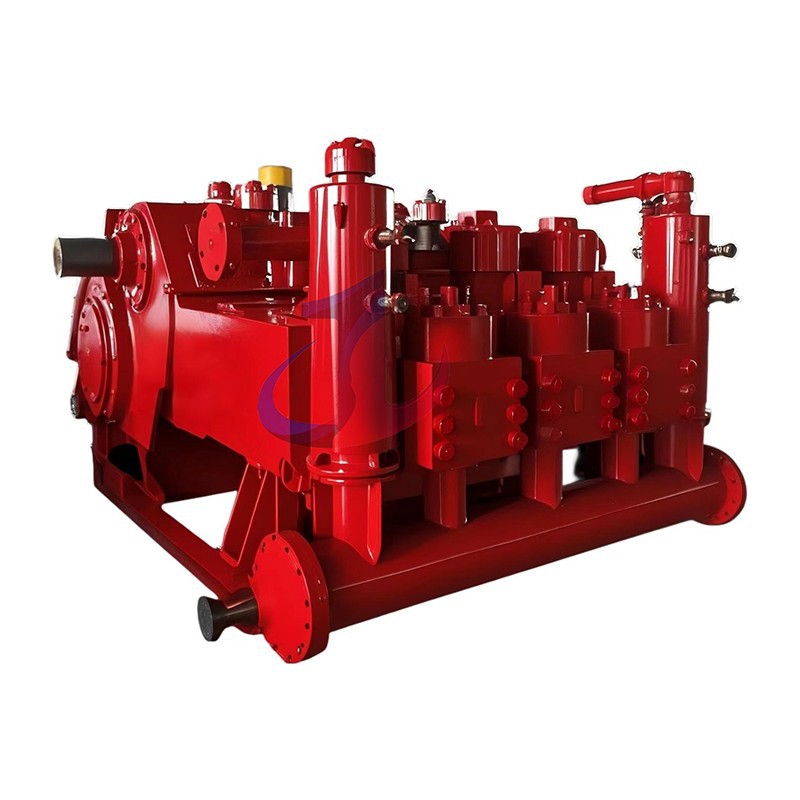

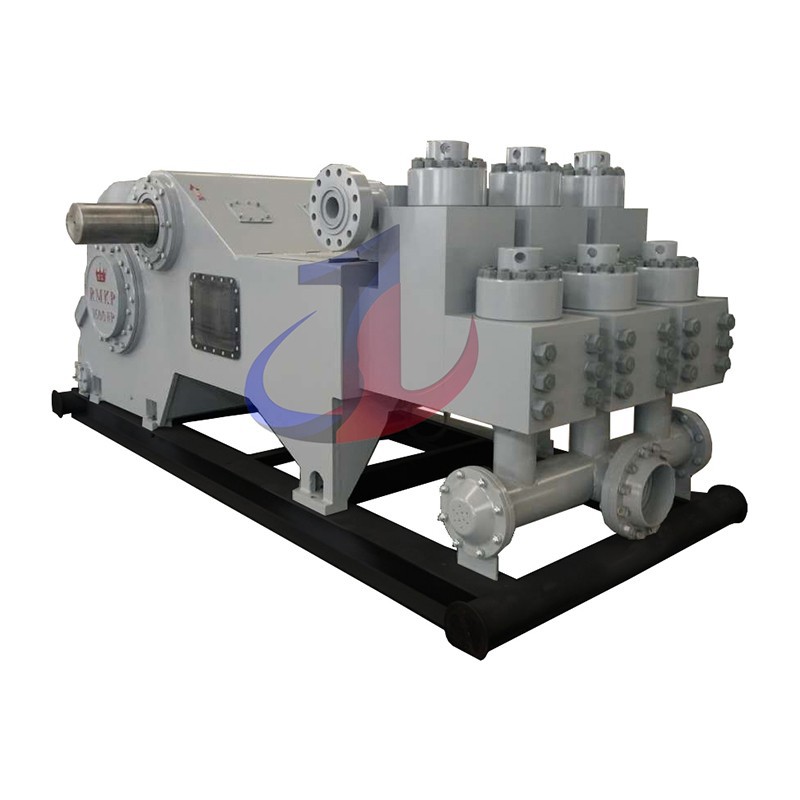

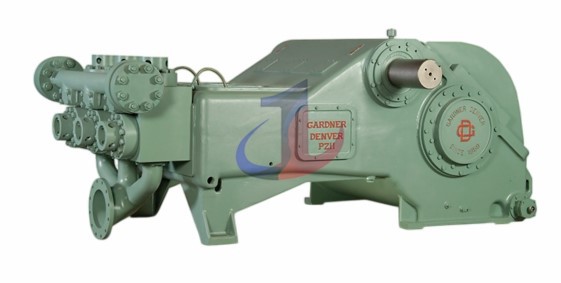

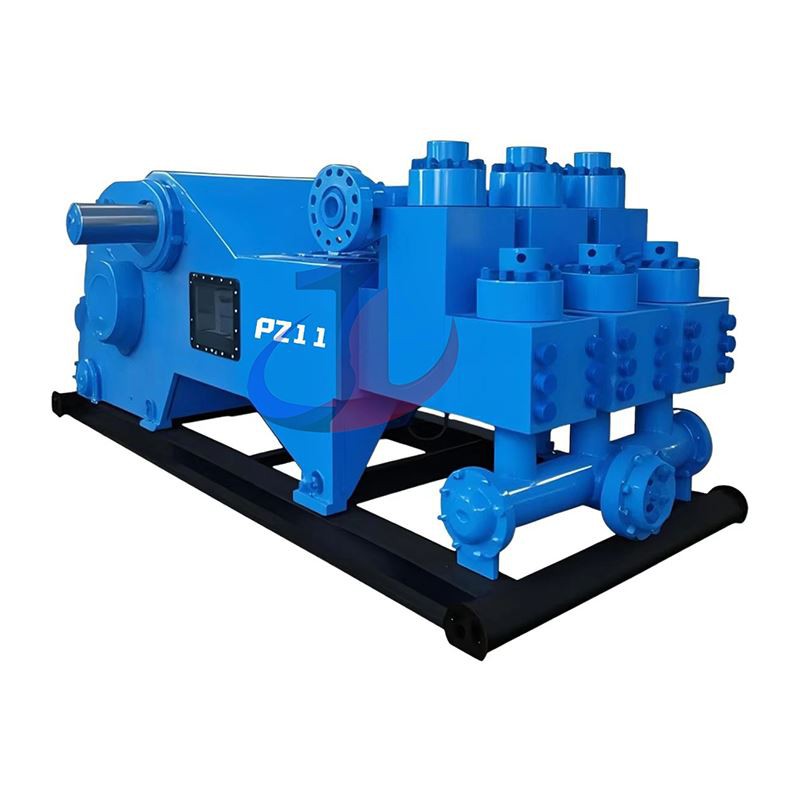

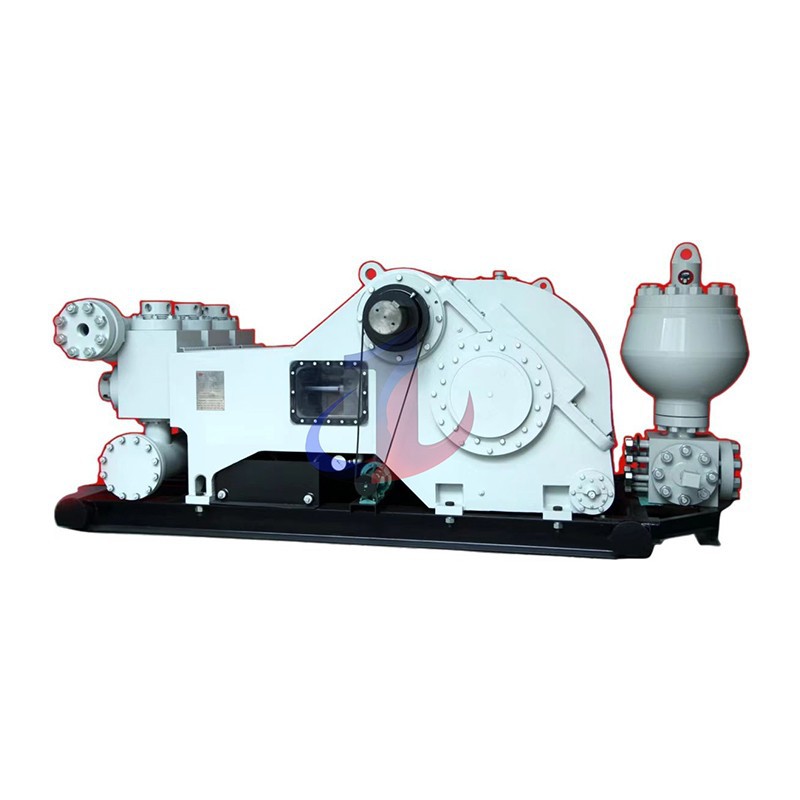

Pompa GARDNER DENVER PZ11

Fondazzjoni: moduli tal-azzar liga falsifikati

Ħajja ta 'għeja mtejba b'mod sinifikanti: nużaw azzar ta' liga foloz ta 'kwalità għolja bħal 35CrMo, 40CrMnMo u 4135/4140 bħala l-materjali bażi għall-moduli. Dawn il-materjali għandhom ebusija għolja, saħħa ta 'temperatura għolja eċċellenti u toughness eċċellenti, hija l-għażla ideali biex tittratta kundizzjonijiet estremi.

L-impenn tal-kwalità tagħna jestendi lil hinn mill-materjali nfushom. Aħna nsegwu b'mod strett l-istandard tal-manifattura API 7K, u nużaw proċessi ta 'trattament tas-sħana f'diversi -stadji bħal tkessiħ u ttemprar, kif ukoll teknoloġija proprjetarja tal-Autofrettage.

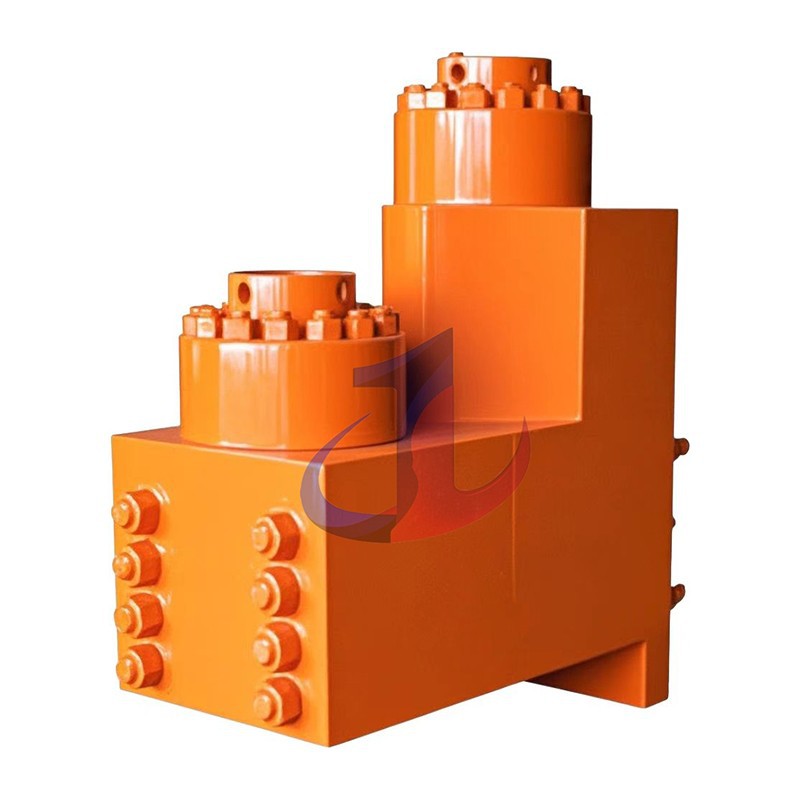

Barra minn hekk, noffru disinn innovattiv tal-modulu taċ-ċilindru maqsum tat-tip "L" li jifred il-moduli tal-ġbid u tal-ħruġ għal modularità vera. Il-vantaġġ ewlieni ta 'dan id-disinn huwa l-ekonomija: meta wieħed mill-moduli tal-ġbid jew tal-ħruġ jinkiser, jista' jiġi sostitwit b'mod indipendenti, u b'hekk jitnaqqsu b'mod sinifikanti l-ispejjeż tal-manutenzjoni u l-pressjoni tal-inventarju tal-ispare parts. Fl-istess ħin, id-disinn maqsum jissimplifika wkoll il-proċess ta 'sostituzzjoni tal-valv u tas-sedil, itejjeb l-effiċjenza tal-manutenzjoni tal-post. Dan jirrifletti l-fehim profond tagħna tal-ispiża taċ-ċiklu tal-ħajja kollu tat-tagħmir tat-tħaffir, u jipprovdi lill-klijenti bi pjan ta 'aġġornament aktar intelliġenti u ekonomiku.

Ilbes interface: inforra taċ-ċilindru avvanzata b'sistema tal-pistun

L-inforra taċ-ċilindru u l-pistun huma l-partijiet tal-ilbies tal-qalba li jikkuntattjaw direttament mal-fluwidu tat-tħaffir li joborxu ħafna u korrużiv, u l-ħajja tas-servizz tagħhom taffettwa direttament il-ħin mhux -tal-produzzjoni (NPT) tal-pjattaforma tat-tħaffir.

Teknoloġija tal-inforra taċ-ċilindru:

Inforra taċ-ċilindru ta 'kromju għoli (bimetall): il-qoxra hija magħmula minn azzar falsifikat ta' saħħa għolja (AISI 1045) biex tipprovdi appoġġ strutturali; l-inforra hija magħmula minn ħadid fondut għoli ta 'kromju fondut ċentrifugament biex tifforma wiċċ reżistenti għall-ilbies b'ebusija sa HRC 60-69. Din hija għażla kost-effettiva u affidabbli għall-biċċa l-kbira tal-ambjenti tat-tħaffir.

Inforra taċ-ċilindru taċ-ċeramika taż-żirkonja: materjal taċ-ċeramika taż-żirkonja għandu ebusija super għolja (HRC> 85), stabbiltà termali eċċellenti u reżistenza għall-korrużjoni eċċellenti, il-ħajja tas-servizz tagħha tista 'tilħaq 3 sa 5 darbiet ta' inforra taċ-ċilindru tal-kromju għoli.

Teknoloġija tal-pistun:

Id-disinn tal-pistun vulkanizzat -biċċa waħda tagħna jgħaqqad il-qalba tal-pistun tal-azzar falsifikat-qawwa għolja mal-formulazzjoni proprjetarja tal-elastomer tagħna. Aħna noffru varjetà ta 'għażliet ta' elastomeri biex jissodisfaw kundizzjonijiet operattivi differenti:

Polyurethane ta 'prestazzjoni għolja: addattat għal tajn konvenzjonali ibbażat fuq l-ilma, li jipprovdi reżistenza għall-brix tal-ogħla-talja.

Gomma speċjali tan-nitrile (NBR/HNBR): iddisinjata għal temperatura għolja jew ambjent tat-tajn ibbażat fuq iż-żejt-, sintetiku, b'reżistenza eċċellenti għall-korrużjoni kimika u prestazzjoni f'temperatura għolja. Il-formulazzjonijiet elastomeriċi tagħna huma ddisinjati bir-reqqa biex jipprovdu reżistenza massima għall-estrużjoni, xedd u degradazzjoni kimika.

Tabella 1: paragun tal-prestazzjoni tal-materjali tal-inforra taċ-ċilindru

It-tabella li ġejja hija maħsuba biex tgħin lill-klijenti jagħżlu l-prodott tal-inforra l-aktar xieraq ibbażat fuq analiżi ċara tal-kost ⁇ benefiċċju tal-proġett speċifiku tat-tħaffir tagħhom.

Kontroll tal-fluss taħt pressjoni: assemblaġġ tal-valv u tas-sedil

Disinn u Materjali:

Il-{0}}biċċa waħda kompletament miftuħa korp u disinn tas-sedil huwa monolithically falsifikati minn top liga azzar bħal 20CrMnTi, 40CrNiMo, AISI 8620 jew 4119. Meta mqabbla mal-ikkastjar jew iwweldjar wing valv, l-istruttura tal-metall kontinwu streamline tal-forġa valv korp jista 'jirreżisti aħjar meta l-istress għoli tal-valv {5} jirreżistu l-impatt strength{5} magħluqa, u fundamentalment jipprevjenu ksur tal-għeja.

Proċess Avvanzat ta' Trattament tas-Sħana:

Aħna nużaw proċess ta 'karburizzazzjoni u tkessiħ sofistikat biex nagħtu lill-assemblaġġ tal-valv prestazzjoni doppja:

Wiċċ iebes: il-karburizzazzjoni tifforma żona ta '-karbonju għoli fuq il-wiċċ tal-komponent, li hija trasformata fi struttura ta' martensite ultra-iebsa (ebusija HRC akbar minn jew ugwali għal 60) wara t-tifi, li hija biżżejjed biex tirreżisti l-erożjoni ta' -veloċità għolja ta 'partiċelli li joborxu fit-tajn tat-tħaffir.

Tough Core: żomm il-partijiet oriġinali tal--karbonju baxx tal-qalba, it-tifi wara l-formazzjoni ta 'struttura ta' toughness għolja-, jistgħu jassorbu b'mod effettiv il-valv kull darba l-impatt tal-enerġija tremenda ġġenerata mingħajr ma tinkiser.

Din l-istruttura "Riġida ta 'barra u iebsa ta' ġewwa" hija ċ-ċavetta biex testendi l-ħajja tal-assemblaġġ tal-valv. Elementi tal-kromju (CR) u tal-manganiż (MN) f'20CrMnTi u azzar liga ieħor itejbu l-ebusija tal-materjal u jiżguraw il-formazzjoni ta 'saff imwebbes biżżejjed fil-fond, filwaqt li titanju (Ti) għandu rwol fir-raffinament tal-qamħ, it-toughness u s-saħħa ġenerali tal-qalba huma msaħħa aktar.

Kolla tal-valv sostitwibbli:

L-użu ta 'tqabbil tagħna ta' kolla tal-valv tal-polyurethane ta 'kwalità għolja-, mhux biss jipprovdi siġill affidabbli, iżda wkoll faċli biex tissostitwixxi, tnaqqas b'mod effettiv l-ispejjeż tal-manutenzjoni u l-perijodi ta' waqfien 51.

Sfidi Operattivi: l-ispiża għolja tal-metodi tradizzjonali ta 'sostituzzjoni tal-inforra

It-twaħħil tal-inforra taċ-ċilindru konvenzjonali jiddependi fuq studs u ġewż. Fl-operazzjoni fuq il-post, sabiex jinkiseb it-torque pretightening meħtieġ, ħafna drabi huwa meħtieġ li tuża "Hammer and Force Bar", li mhux biss hija ineffiċjenti, iżda wkoll toħloq riskju kbir ta 'sikurezza għall-persunal tal-qasam. Kull bidla tal-inforra taċ-ċilindru tfisser żmien twil mhux-tal-produzzjoni (NPT) , li jaffettwa direttament il-progress tal-proġetti tat-tħaffir u l-benefiċċji ekonomiċi.

P-Sistema Quip: analiżi teknika

Is-sistema P-Quip hija bla dubju innovazzjoni teknoloġika importanti fis-suq. Hawn kif taħdem:

Kompressjoni: l-użu ta 'mekkaniżmu qawwi tar-rebbiegħa (grupp tar-rebbiegħa tad-diska) fuq l-inforra taċ-ċilindru biex tapplika forza ta' kklampjar kostanti u magħrufa, jipprevjeni b'mod effettiv l-inforra taċ-ċilindru waqt it-tħaddim tal-pompa tal-moviment mikro-, u b'hekk testendi l-ħajja tal-inforra taċ-ċilindru u l-pistun.

Rilaxx: uża pompa idrawlika esterna żgħira biex tirrilaxxa l-pressjoni mill-Assemblea tar-Rebbiegħa biex tirrilaxxa l-pjanċa tal-inforra b'mod sikur u malajr.

Għalkemm is-sistema P-Quip issolvi l-problemi tradizzjonali ta' forza bruta u sigurtà, tintroduċi sett ġdid ta' kumplessitajiet. Jiddependi fuq pompi idrawliċi esterni, tubi ta' pressjoni għolja-, u couplings. Dawn it-tagħmir addizzjonali fl-ambjent ħarxa tal-pjattaforma tat-tħaffir, hemm riskju ta 'telf, ħsara jew falliment, iżda jistgħu jsiru punt ġdid ta' falliment, idewmu l-proċess ta 'manutenzjoni.

Is-soluzzjoni mtejba tagħna: sistema ta' twaħħil tal-istampa taċ-ċilindru mekkaniku pur-

Aħna qegħdin hawn biex inniedu soluzzjoni proprjetarja li tirrappreżenta l-ġenerazzjoni li jmiss tat-teknoloġija tal-istampa taċ-ċilindru-fit. Is-saħħa tal-qalba tagħha tinsab fl-istruttura mekkanika pura, teħles kompletament mid-dipendenza fuq is-sistema idrawlika esterna.

Kif taħdem:

Id-disinn tagħna huwa ispirat mill-kunċett ewlieni ta' titjib tat-torque mekkaniku ta' l-industrija-"Sur-lock". Aħna nintegraw sistema ta 'rkaptu multiplikatur tat-torque ta' preċiżjoni (pinion u ring gear) fl-Assembly tal-Ġewż tal-Platen tal-inforra. Dan id-disinn rivoluzzjonarju jippermetti lill-operatur biex jiġġenera faċilment u jikkontrolla b'mod preċiż forzi tremendi tal-ikklampjar bl-użu biss ta 'impatt standard jew wrench tat-torque. Il-ħin tal-installazzjoni u ż-żarmar tal-inforra taċ-ċilindru kollu jitqassar għal minuti.

Vantaġġ Komparattiv:

Sigurtà Estrema: telimina r-riskju doppju ta' tnixxijiet ta' martell u -pressjoni għolja tal-linja idrawlika.

Veloċità mingħajr paragun: il-ħin biex tinbidel l-inforra taċ-ċilindru huwa ħafna inqas mill-mod tradizzjonali, saħansitra aktar mgħaġġel mis-sistema awżiljarja idrawlika. Aħna stabbilixxew ħin ta' sostituzzjoni fil-mira ta' inqas minn 5 minuti, ferm itwal mill-15-il minuta mitluba mis-sistema P-Quip.

Minimalista: l-ebda pompi esterni, tubi, jew konnessjonijiet speċjali. Is-sistema hija waħedha-, robusta, u ma teħtieġ l-ebda manutenzjoni addizzjonali.

Cost-effettività: inqas spejjeż taċ-ċiklu tal--ħajja billi jitnaqqas kemm jista' jkun il--ħin tal-produzzjoni, jissimplifika l-għodod meħtieġa, u jtejjeb is-sigurtà.

Tabella 2: Analiżi Komparattiva tal-ħin u s-sigurtà tas-sistema tat-twaħħil tal-pressjoni tal-inforra taċ-ċilindru

Din it-tabella turi biċ-ċar il-vantaġġi operattivi u ekonomiċi diretti tal-investiment fis-sistema tagħna.

Qafas tal-qalba: il-vantaġġi ta 'frejms tal-ħadid duttili

Il-qafas tat-tarf tal-qawwa huwa l-pedament tal-pompa kollha u jiflaħ stress operattiv u vibrazzjoni tremendi. Il-qafas tal-ħadid fondut duttili użat fil-PZ-11 huwa għażla ta 'disinn superjuri meta mqabbel mal-qafas tal-pjanċa tal-azzar iwweldjat użat f'xi tipi ta' pompa.

Driveline: preċiżjoni mibnija biex timmassimizza t-trażmissjoni tal-enerġija

Crankshaft u gerijiet: nużaw krankxafts tal-azzar illigat falsifikat u gerijiet standard AGMA b'arringi doppji trattati bis-sħana-. Id-disinn tal-irkaptu doppju ta 'l-aringa jipprovdi trasmissjoni aktar bla xkiel u aktar kwieta b'kapaċità ta' tagħbija akbar u ħajja itwal minn gerijiet ta 'spur.

Konfigurazzjoni tal-bearings: Aħna Segwi b'mod strett l-ispeċifikazzjoni tal-OEM għall-użu ta 'tipi speċifiċi ta' berings f'postijiet ewlenin fuq in-naħa tal-qawwa, inklużi berings tar-rombli sferiċi ta 'ringiela doppja għal berings tal-magħżel tax-xaft eċċentriku, berings tar-rombli sferiċi ta' ringiela doppja għal magħżel tax-xaftijiet sferiċi, berings tar-rombli sferiċi ta 'ringiela doppja għal roller bearings eċċentriku doppju. xaftijiet, berings tar-rombli sferiċi ta 'ringiela doppja għal xaftijiet eċċentriki, berings tar-rombli sferiċi ta' ringiela doppja għal xaftijiet eċċentriki, u berings tar-rombli sferiċi ta 'ringiela doppja għal xaftijiet eċċentriki, u berings tar-rombli heavy duty 90 għal xaftijiet tal-pinion u vireg tal-konnessjoni. Din l-attenzjoni għad-dettall tiżgura li l-komponenti tal-qawwa-tagħna jilħqu jew jaqbżu l-istandards tal-prestazzjoni tal-OEM.

Ħajja twila tas-sistema: Sistema ta 'Lubrikazzjoni Avvanzata

Tmiem tal-qawwa b'lubrikazzjoni splash u lubrikazzjoni sfurzata tal-kombinazzjoni ta 'sistema ta' lubrikazzjoni doppja. Il-pompa taż-żejt interna se tkun nadifa, żejt li jkessaħ kontinwament ikkonsenjat lill-bearings ewlenin kollha u l-punt tal-malji tal-gerijiet, li hija l-garanzija fundamentali għal operazzjoni ta '-ħajja twila. Is-sistema hija mgħammra standard b'filtru taż-żejt sostitwibbli u gauge tal-pressjoni taż-żejt, u apparat li jkessaħ iż-żejt mhux obbligatorju, sabiex tadatta għall-operazzjoni kontinwa f'ambjent ta 'temperatura għolja.

Tabella 3: data tal-prestazzjoni tal-pompi tat-tajn Pz-11 bil-komponenti tagħna

It-tabella li ġejja tipprovdi lill-inġiniera tat-tħaffir b'referenza ewlenija għat-tqabbil tal-prestazzjoni tal-pompa għal kundizzjonijiet speċifiċi tal-bir. Id-dejta kollha hija kkalkulata bbażata fuq effiċjenza mekkanika ta '90% u effiċjenza volumetrika ta' 100%.

Sorsi ta' data:

Gwida għall-interkambjabbiltà

Tabella 4: Lista ta 'partijiet OEM kompletament interkambjabbli

Din il-formola tipprovdi lit-tim tax-xiri u tal-manutenzjoni b'għodda ewlenija li tneħħi kull dubju dwar il-kompatibilità u tissimplifika l-proċess tal-ordnijiet, u b'hekk tibni l-fiduċja u tiffaċilita n-negozju mal-klijenti.
