Vantaġġi ewlenin
Ħruġ ta' pulsazzjoni kważi żero:
Meta mqabbel ma 'pompi tradizzjonali ta' tliet -ċilindri, il-pulsazzjoni tal-pressjoni titnaqqas sa 92%, u tipprovdi ċarezza mingħajr preċedent għall-għodod MWD u testendi b'mod sinifikanti l-ħajja tal-manifold ta 'pressjoni għolja downstream.
Eċċellenza fid-densità tal-qawwa:
Il-piż ġenerali tal-pompa jitnaqqas bi 30-40% u l-footprint tagħha titnaqqas b'45%, u tipprovdi vantaġġi mhux imqabbla għal titjib fuq pjattaformi u riggijiet offshore li huma limitati mill-ispazju.
Operazzjoni flessibbli unikament:
B'differenza mill-mudelli tal-inforra taċ-ċilindru fiss aktar tard, il-Verżjoni FE l-Antika żżomm il-kapaċità li tissostitwixxi l-inforri taċ-ċilindri, li tippermetti lill-operaturi jaqilbu b'mod flessibbli bejn pressjoni ultra-għola u spostament għoli skont ir-rekwiżiti tas-sezzjoni tal-bir.

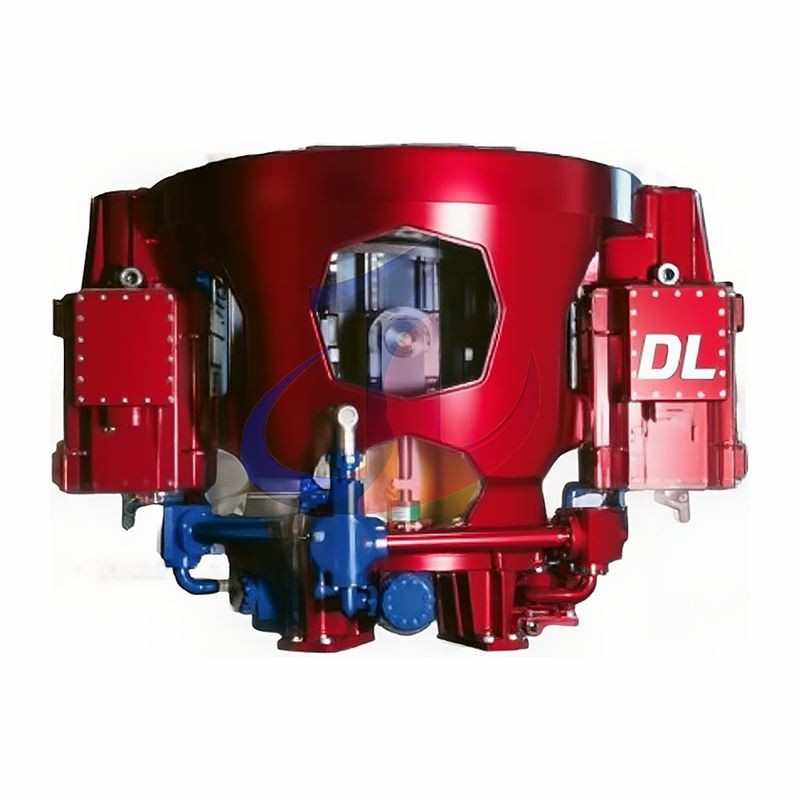

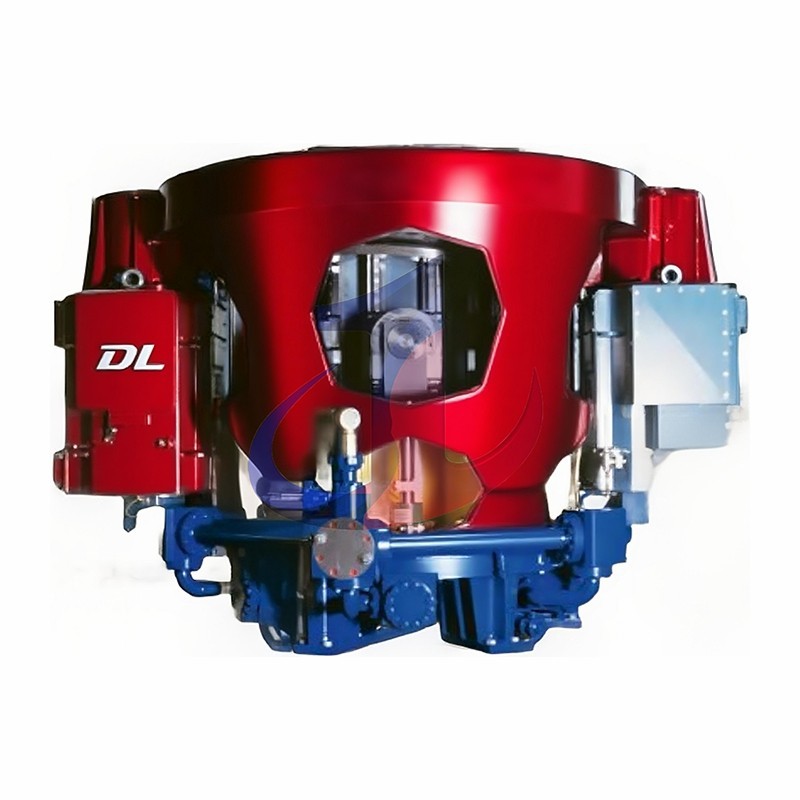

In-naħa tal-qawwa: Kapolavur tal-inġinerija għal affidabbiltà dejjiema
It-tarf tal-qawwa tal-HEX 240 huwa s-sors tal-vantaġġi rivoluzzjonarji kollha tiegħu. Jabbanduna l-krankshaft tradizzjonali u l-istruttura tal-virga tal-konnessjoni u jadotta mekkaniżmu ta 'trażmissjoni tal-enerġija aktar avvanzat u bla xkiel, bil-għan li jikseb mijiet ta' eluf ta 'sigħat ta' tħaddim mingħajr problemi-.
Il-kam asimmetriku privattiva, il-qalba tal-unità tal-qawwa, hija kam asimmetriku tal-lift wieħed-falsifikat minn azzar fondut speċjali u preċiżjoni-makna bi trattament tas-sħana speċjalizzat. Il-profil uniku tiegħu jikkoordina b'mod preċiż il-movimenti ta 'sitt pistuni, u jelimina pulsazzjonijiet tal-pressjoni fis-sors mekkaniku biex jinkiseb output ta' fluwidu bla xkiel.
Sistema ta' Bearings Robusta: Is-sistema kollha hija appoġġjata minn bearings FAG u INA ta'-klassi dinjija. Berings kbar tar-rombli għax-xejn iġorru l-forzi axjali primarji, filwaqt li berings tar-rombli ċilindriċi jipprovdu gwida radjali. Ix-xaft tal-pinion huwa sostnut minn żewġ berings tar-rombli ċilindriċi u ball bearing ta 'kuntatt ta' erba'-punti, li jiżgura trasmissjoni ta 'enerġija effiċjenti u stabbli.
Sistema ta 'lubrikazzjoni komprensiva: Il-bearings kollha tal-irrumblar huma llubrikati b'sistema ta' ċirkolazzjoni taż-żejt sfurzat, filwaqt li l-gwida lineari hija llubrikata permezz ta 'titjir, li tiżgura tkessiħ ottimali u protezzjoni għall-ilbies taħt kwalunkwe kundizzjoni tax-xogħol.
Speċifikazzjonijiet tekniċi u parametri tal-prestazzjoni
Tabella 1: Speċifikazzjonijiet Tekniċi ta 'NOI HEX 240
|
parametru |
speċifikazzjonijiet |
|
mudell |
NOI HEX 240 (Tmiem Idrawliku Qadim) |
|
Kapaċità installata totali |
2,400 HP (2 x 1,200 HP muturi AC) |
|
Qawwa massima ta 'input kontinwu |
950 kW (madwar. 1,275 HP) |
|
pressjoni massima tax-xogħol |
7,500 psi (517 bar) |
|
skariku massimu tal-pompa |
Madwar 1,030 GPM (3,900 LPM) |
|
veloċità massima |
212 RPM |
|
tul tal-puplesija |
11.8 pulzieri (300 mm) |
|
Daqs tal-inforra taċ-ċilindru (verżjoni l-antika) |
4.0 pulzier / 4.5 pulzier (sostitwibbli) |
|
Dimensjonijiet esterni (tul x wisa x għoli) |
4.1 m x 3.0 m x 2.8 m |
|
sistema taż-żejt tal-lube |
Ċirkolazzjoni sfurzata taż-żejt u lubrikazzjoni tat-titjir |
Nota: Il-prestazzjoni tvarja skont id-daqs tal-inforra taċ-ċilindru magħżul. Inforra iżgħar ta '4 pulzieri tipprovdi pressjoni ogħla, filwaqt inforra ta' 4.5 pulzieri tagħti spostament akbar.
Aċċessorji ta'-kwalità għolja: Żgura l-aħjar prestazzjoni u spejjeż operattivi minimi
Aħna nifhmu li l-affidabbiltà tat-tagħmir tiddependi fuq il-kwalità ta 'kull komponent. Huwa għalhekk li nipprovdu firxa sħiħa ta' partijiet ta' sostituzzjoni ta'-kwalità għolja għat-tarf idrawliku tal-wirt HEX 240 li jilħqu jew jaqbżu l-istandards API 7K, u niżguraw li t-tagħmir tiegħek dejjem jaħdem fl-aqwa tiegħu.
Tabella 2: Materjali u proċessi ewlenin tal-partijiet vulnerabbli
|
komponent |
Materjali u Għażliet tal-Proċess |
Vantaġġi ewlenin |
|
Liner taċ-ċilindru |
High-chromium bimetallic: Forged steel casing with a centrifugal-cast inner sleeve of high chromium (26-28% Cr), hardness HRC 60-69. Ceramic: Forged steel casing with a zirconia (Zirconia) inner sleeve, hardness>HRC 92. |
Liners ta'-ċilindri tal-kromju għoli jagħtu kost-effettività eċċezzjonali u ħajja ta' servizz li taqbeż it-800 siegħa taħt kundizzjonijiet ta' tħaddim estremi. Inforor taċ-ċeramika, sadanittant, jipprovdu reżistenza superjuri għall-ilbies u l-korrużjoni, b'ħajja ta 'servizz ta' aktar minn 4000 siegħa, li jagħmluhom l-għażla ideali għal ambjenti ta 'demel likwidu tar-ramel-sinjuri u korrużivi. |
|
Pistons |
Qalba tal-pistun: Falsifikata minn ligi ta'-saħħa għolja bħal azzar 42CrMo jew 45# u ttrattati bis-sħana-. Gomma tal-pistun: Disponibbli f'għażliet ta 'polyurethane (PU) u gomma nitrile (NBR), li fiha disinn adeżiv li jiżgura siġillar eċċellenti u reżistenza għall-estrużjoni taħt pressjoni għolja. |
Il-pistuni tal-polyurethane huma ideali għal slurries ibbażati fuq iż-żejt-u sintetiċi-f'applikazzjonijiet ta'-temperatura għolja (sa 220 grad F / 104 grad ), filwaqt li l-pistuni tal-gomma nitrile jipprovdu soluzzjoni kost-effettiva għal demel likwidu-ibbażat fuq l-ilma. |
|
Assemblaġġ tal-Valv |
Korp tal-valv u sedil: Falsifikati bħala biċċa waħda minn -azzar liga ta 'kwalità għolja bħal 40CrNiMo jew 20CrMnTi. Trattament bis-sħana: Permezz ta 'proċessi ta' karburizzazzjoni u tkessiħ fil-fond, il-kisba ta 'ebusija tal-wiċċ li taqbeż HRC 60 filwaqt li tinżamm l-ebusija tal-qalba. Makkinar ta 'preċiżjoni: Wara t-trattament bis-sħana, l-uċuħ tas-siġillar jgħaddu minn tħin ta' preċiżjoni biex jiżguraw allinjament ġeometriku perfett. |
Dan il-proċess ta '"trattament tas-sħana l-ewwel, magni ta' preċiżjoni" jelimina b'mod fundamentali d-distakk żgħir ikkawżat minn deformazzjoni tat-trattament tas-sħana, jipprevjeni b'mod effettiv "erożjoni" ta 'pressjoni għolja, u jestendi ħafna l-ħajja tas-servizz tal-assemblaġġ tal-valv u t-tarf idrawliku kollu. |
żona ta' applikazzjoni
Bid-disinn rivoluzzjonarju tiegħu u l-flessibbiltà unika tat-tarf idrawliku l-antik, in-NOI HEX 240 jeċċella f'varjetà ta' applikazzjonijiet ta' tħaffir high-:
Tħaffir fl-ilma fond u ultra-deepwater: Id-densità tal-qawwa eċċellenti u l-affidabbiltà tiegħu jagħmluha għażla ideali għal pjattaformi ta' valur għat-tħaffir tal-ilma fond u vapuri għat-tħaffir fl-ispazju.
Tħaffir ta ' l-isteering ġeoloġiku ta '-preċiżjoni għolja: Il-fluss tal-fluwidu kważi bla pols jipprovdi sinjali estremament ċari għal għodod MWD/LWD, li hija ċ-ċavetta biex tinkiseb trajettorja kumplessa tal-bore u l-massimizzazzjoni tal-valutazzjoni tal-ġibjun.
Tħaffir fuq l-art għal kundizzjonijiet flessibbli: Għal operazzjonijiet li jeħtieġu bidla frekwenti bejn siment/frattura ta 'pressjoni għolja u tindif ta' toqba ta 'spostament kbir, id-disinn tal-kmiem sostitwibbli tat-tarf idrawliku antik jipprovdi flessibilità siewja u jnaqqas il-ħin mhux produttiv -.
