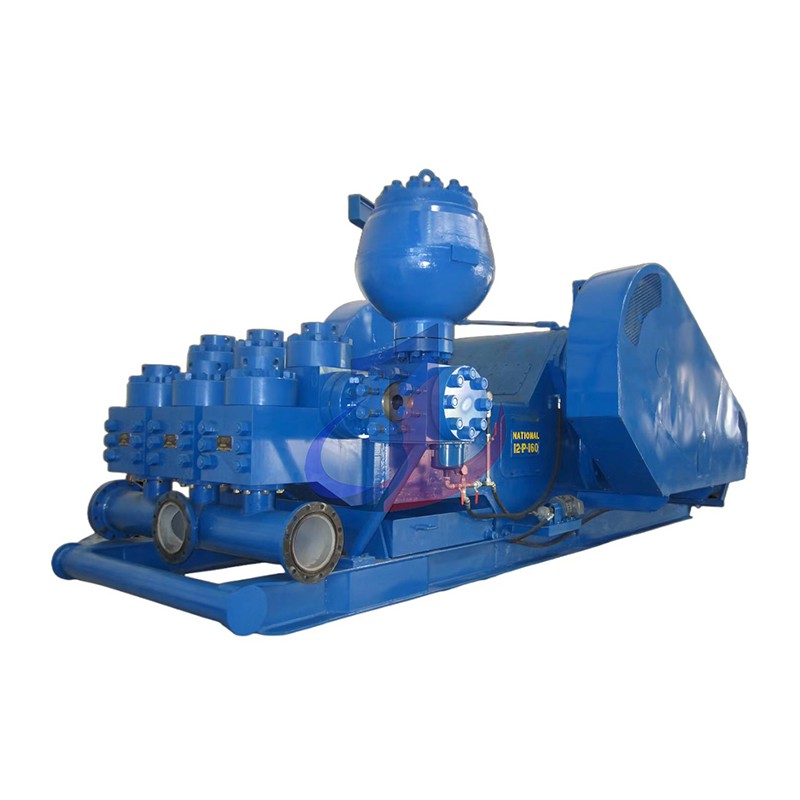

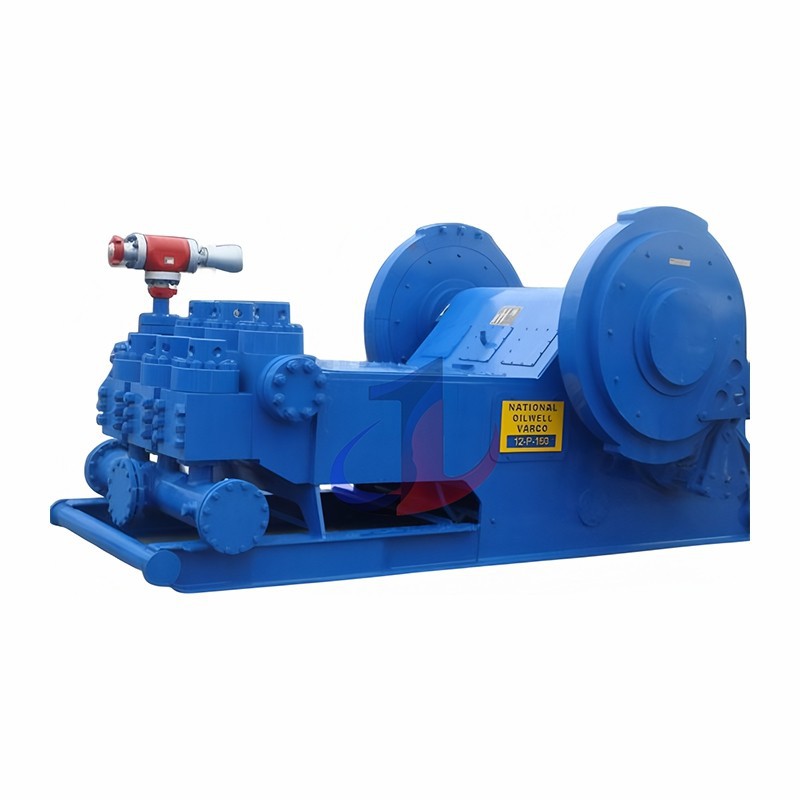

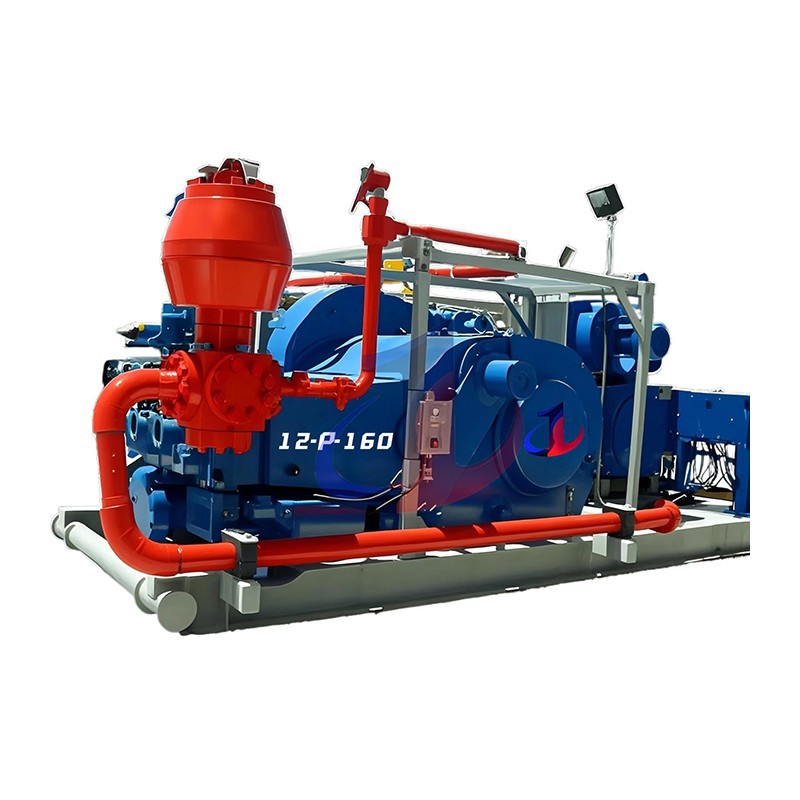

Integrità strutturali li ma titħawwadx: qafas tal-azzar iwweldjat

Qafas ta 'l-azzar iwweldjat-heavy duty bħala l-iskeletru tal-qalba, biex jipprovdi riġidità u stabbiltà mingħajr paragun tat-tagħmir kollu. Il-proċess tal-manifattura tal-qafas isegwi speċifikazzjonijiet stretti ta 'inġinerija: l-ewwel, pjanċi tal-azzar b'liga baxxa-għoli ta' saħħa-jintużaw għall-iffurmar preċiż tal-iwweldjar; imbagħad, il-qafas kollu huwa soġġett għal trattament sħiħ tas-sħana ta 'ħelsien mill-istress.

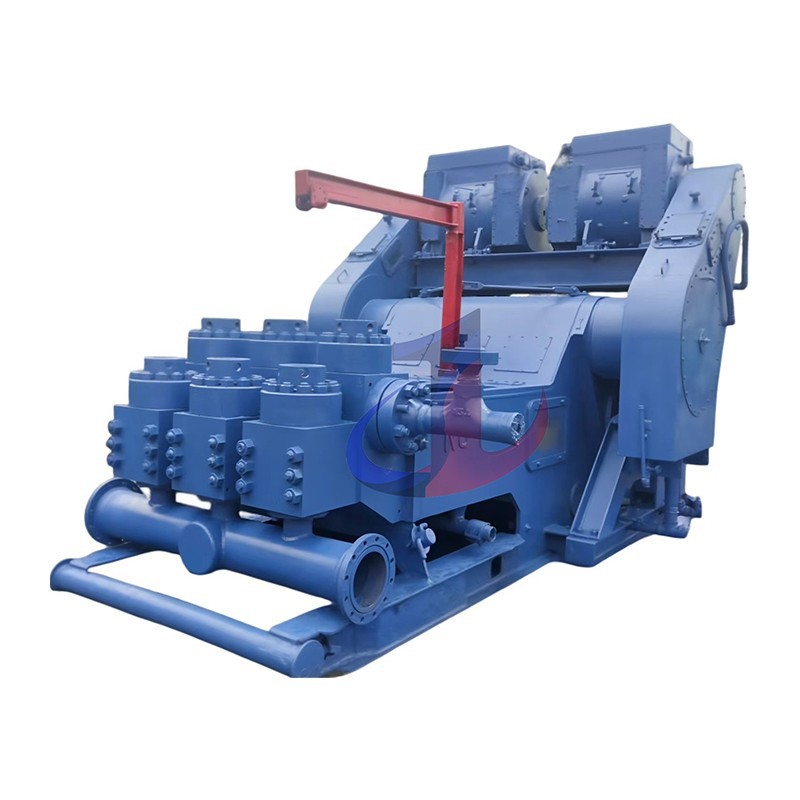

Il-qalba tal-driveline: azzar liga falsifikata għal durabilità estrema

Il-komponenti ewlenin tal-driveline-il-crankshaft integrali, il-virga tal-konnessjoni u x-xaft intermedju-huma ċ-ċwievet għall-prestazzjoni u l-ħajja tal-pompa. Aħna nżommu mal-ogħla standards ta 'materjal u abbilità. Dawn il-komponenti ewlenin mhumiex magħmula bl-ikkastjar iżda bil-forġa f'biċċa waħda ta' azzar liga ta' kwalità għolja trattat bis-sħana-(35CRMO jew 40CrMnMo).

Is-sett ta 'rkaptu huwa ta' disinn ta 'rkaptu ta' arringi li ġie mwebbes integralment. Id-disinn ta 'l-aringa jipprovdi erja akbar ta' kuntatt tal-wiċċ tas-snien għal trażmissjoni ta 'enerġija aktar bla xkiel u kwieta u xedd imnaqqas b'mod sinifikanti meta mqabbel ma' gerijiet spur. Dan id-disinn jiżgura li s-sistema ta 'trażmissjoni tista' tiflaħ miljuni ta 'ċikli ta' stress mingħajr falliment bikri tal-għeja waqt moviment reċiproku ta '-intensità għolja ta' 120 ċiklu kull minuta.

Matul ir-rinnovament ta 'pompi simili, l-ispezzjoni tal-partiċelli manjetiċi (MPI) tal-komponenti kollha tal-mogħdija tat-tagħbija hija proċedura standard, li tikkonferma aktar ir-rekwiżiti stretti tagħna għall-integrità tal-materjal u l-proċess tal-manifattura.

NATL 7500 PSI Fe tarf idrawliku: jikkontrolla l-ambjent ta 'pressjoni għolja

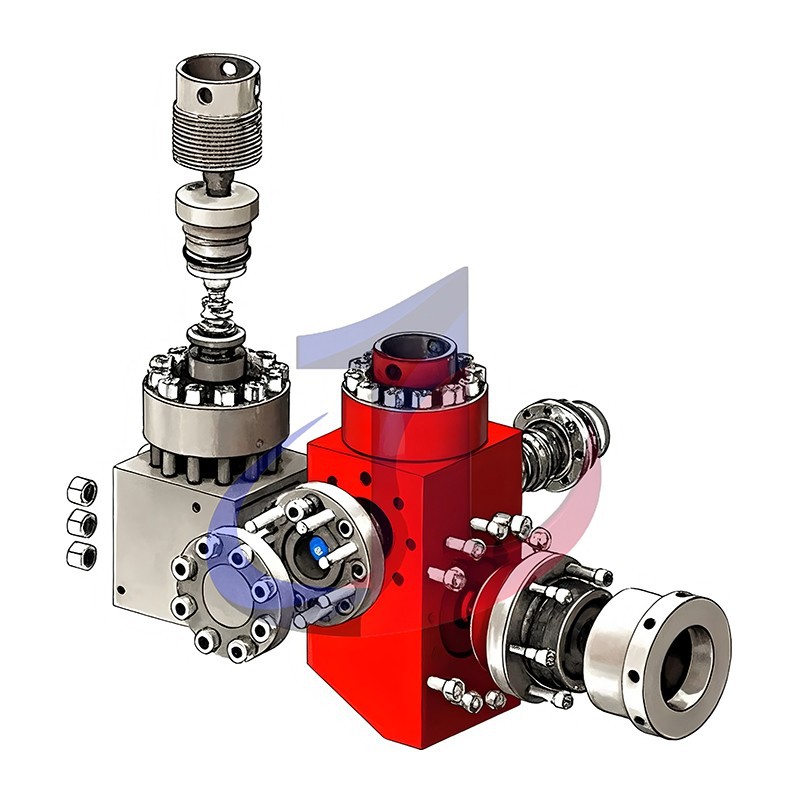

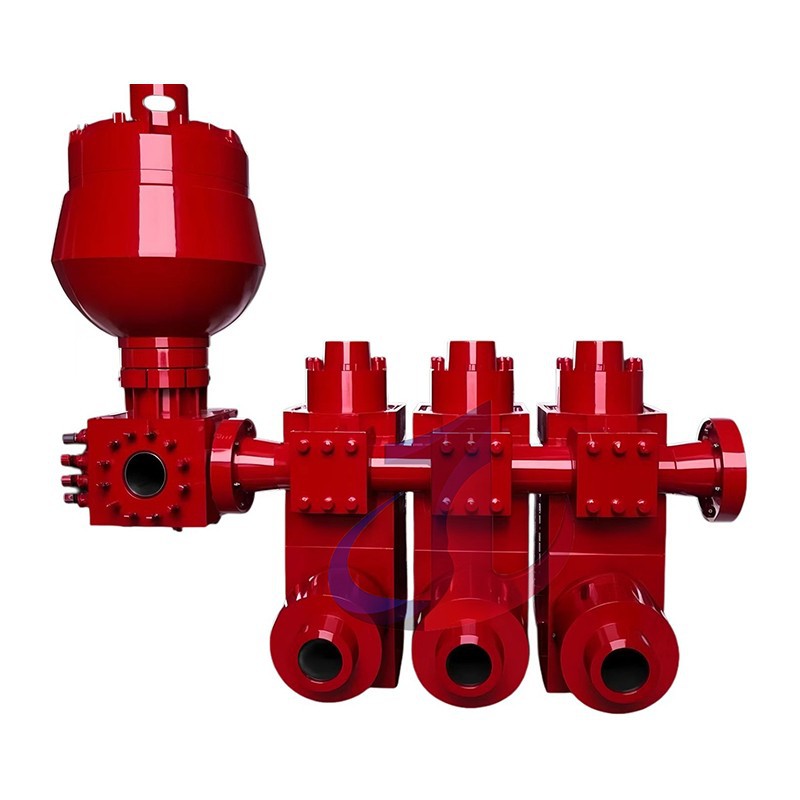

Disinn eċċellenti: żewġ-biċċiet L-vantaġġ modulari

Jiġi adottat ir-rokit modulari avvanzat b'żewġ-biċċiet L-. Meta mqabbel mat-tarf idrawliku monoblokk eqdem, dan id-disinn joffri vantaġġi kbar f'termini ta 'manutenzjoni, servizz, u saħħa inerenti.

Mantenibbiltà: fid-disinn tat-tip L-, il-moduli tal-ġbid u tal-ħruġ huma indipendenti minn xulxin. Il-modulu tal-ġbid normalment jiflaħ xedd u kedd sinifikanti u jista 'jiġi sostitwit b'mod indipendenti meta jkun meħtieġ bi frazzjoni tal-ispiża tas-sostituzzjoni tat-tarf idrawliku integrali.

Applikabilità: peress li l-moduli huma separati, is-sostituzzjoni tal-valv u tas-sedil issir aktar mgħaġġla, aktar sigura u aktar faċli minħabba li l-ispazju operattiv m'għadux limitat.

Qawwa Inerenti: meta mqabbla ma 'xi disinji monolitiċi, li huma suxxettibbli għal qsim f'punti ta' konċentrazzjoni ta 'stress, il-ġeometrija tal-forma ta' l-permetti li jitqiegħed aktar materjal metalliku madwar iż-żoni interni ta' tensjoni għolja-, li jipprovdi appoġġ aħjar.

Xjenza tal-Materjali f'ambjenti estremi: forġa, trattament bis-sħana, u validazzjoni

Il-moduli tat-tarf idrawliċi tagħna huma bbażati fuq forġar tal-azzar liga ta 'kwalità għolja ċċertifikati, AISI 4130 jew ekwivalenti. Il-proċess kollu tal-manifattura jsegwi sistema rigoruża ta 'kontroll tal-kwalità:

Materja Prima: forġa ta 'l-azzar liga ta' kwalità għolja ċċertifikata.

Makkinar ta 'preċiżjoni: fl-ipproċessar avvanzat tal-magni CNC boring, biex tiġi żgurata t-tolleranza perfetta tad-daqs u l-interkambjabbiltà bejn il-partijiet.

Trattament bis-sħana: trattament bis-sħana komplut biex jinkiseb l-aħjar bilanċ bejn l-ebusija (reżistenza għall-ilbies) u toughness (reżistenza għall-impatt/għeja).

Ittestjar mhux-distruttiv (NDT): l-integrità tiegħu hija vverifikata b'NDT rigoruż, inkluża spezzjoni ultrasonika tal-qalba tal-forġa u l-ittestjar tal-partiċelli manjetiċi jew penetranti tal-uċuħ kollha biex jiġi żgurat żero difetti li joħorġu mill-fabbrika.

Oġġetti kritiċi li jitħassru: sistemi konfigurabbli għal uptime massimu

Inforra taċ-ċilindru bi pressjoni għolja: l-ewwel linja ta 'difiża kontra l-ilbies

L-inforra taċ-ċilindru hija l-wiċċ ewlieni tal-ilbies ġewwa t-tarf idrawliku. Noffru żewġ għażliet ta'-prestazzjoni għolja biex nissodisfaw it-talbiet ta' kundizzjonijiet operattivi differenti.

Għażla Wieħed (standard ta 'prestazzjoni għolja): inforra taċ-ċilindru ta' kromju għoli (bimetall).

Kostruzzjoni: kostruzzjoni bimetallika b'Qoxra magħmula minn azzar falsifikat ta 'saħħa għolja biex tipprovdi integrità strutturali u inforra magħmula minn ħadid fondut ta' kromju għoli fondut b'mod ċentrifugu.

Karatteristiċi: inforra ta 'ebusija għolja (madwar ebusija Rockwell 60-69hrc), reżistenza eċċellenti għal xedd li joborxu u reżistenza għall-korrużjoni. Id-disinn tax-xoffa "HP" jista 'effettivament jipprevjeni li l-kisja tiżżerżaq taħt pressjoni għolja.

Prestazzjoni: bħala għażla ppruvata u affidabbli, il-ħajja tas-servizz tagħha tista 'taqbeż it-800 siegħa taħt kundizzjonijiet tax-xogħol tipiċi.

Għażla tnejn (prestazzjoni aħħarija): inforra taċ-ċilindru taċ-ċeramika taż-żirkonja

Struttura: il-kmiem taċ-ċeramika taż-żirkonja stabbilizzat huwa ppressat fil-kisi tal-azzar falsifikat permezz ta 'twaħħil ta' pressjoni għolja-.

Karatteristiċi: huwa aktar komprensiv minn materjali tradizzjonali:

Ebusija aħħarija: ebusija Rockwell sa 92-94hrc, li tipprovdi reżistenza mingħajr paragun għal xedd li joborxu.

Ebusija eċċellenti: b'differenza mill-aktar ċeramika tal-alumina fraġli, iż-żirkonja għandha saħħa tal-impatt għolja u reżistenza għall-qsim.

Wiċċ super lixx: wara l-imsin fin, il-finitura tal-wiċċ tilħaq il-livell tal-mera 4-8 RMS.

Piston u virga tal-pistun: iżomm is-siġill taħt pressjoni estrema

Materjali: l-użu ta ' proprjetarji ultra-dejjiema, għolja -temperatura komposti tal-polyurethane, sa 300 grad F (madwar 149 grad) temperatura stabbiltà.

Kompatibilità: dawn il-pistuni huma ddisinjati bir-reqqa biex iżommu l-integrità tas-siġill u jirreżistu d-degradazzjoni kimika fil-fluwidi komuni kollha tat-tħaffir, inkluż it-tajn WBM ibbażat fuq l-ilma, it-tajn ibbażat fuq iż-żejt OBM, u SBM sintetiku tat-tajn ibbażat fuq -.

Virga tal-pistun: id-disinn tal-virga tal-pistun b'żewġ -biċċiet jippermetti sostituzzjoni tal-pistun mingħajr ma tfixkel is-siġill tal-inforra taċ-ċilindru, li jiffranka ħafna ħin waqt il-manutenzjoni. Il-virga tal-pistun innifsu huwa falsifikat minn azzar liga ta 'kwalità għolja u huwa maħdum bi preċiżjoni.

Valvoli u sedili: bibien għall-prestazzjoni idrawlika

Il-pompi tagħna jużaw assemblaġġ tal-valv API # 7, li huwa standard f'din il-klassi.

Disinn: id-disinn "Full bore" joffri vantaġġi sinifikanti:

Il-kustilji ssimplifikati jnaqqsu r-reżistenza tal-fluwidu u t-turbolenza.

Iż-żona akbar ta' kuntatt bejn il-valv u s-sedil tnaqqas l-użu tal-metall-għal-metall u tevita l-erożjoni.

Kostruzzjoni: biċċa waħda-korp iwweldjat b'inerzja u sedil forġat-tqil iddisinjat biex jipprovdi tagħbija uniformi fuq it-tarf idrawliku u jnaqqas il-konċentrazzjoni tal-istress. Din il-kostruzzjoni imħatteb hija kritika biex tiflaħ impatt kostanti ta'-veloċità fuq-off f'7500 PSI.

Prestazzjoni u speċifikazzjonijiet tekniċi

Prestazzjoni mmexxija mid-dejta-għall-inġinerija ta' preċiżjoni

Tabella 1: data tal-prestazzjoni ta '12-P-160HP mgħammra b'tarf idrawliku NATL 7500 PSI

Daqs tal-inforra taċ-ċilindru, pulzieri (mm)	Pressjoni massima ta' ħruġ † , PSI (kg/CM2)	Veloċità tal-Pompa (SPM)	Fluss * * , GPM (LPM)
71⁄4"(184.2)	3,200	120 *	772(2922)
		100	643(2435)
		80	515(1948)
7"(177.8)	3430(241.1)	120 *	720(2724)
		100	600(2270)
		80	480(1816)
63⁄4"(171.5)	3690(259.4)	120 *	2533)
		100	558(2111)
		80	446(1689)
61⁄2"(165.1)	3,980(279.8)	120 *	621(2349)
		100	517(1958)
		80	414(1566)
61⁄4"(158.8)	4305(302.7)	120 *	574(2172)
		100	1810
		80	383(1448)
6"(152.4)	4670(328.3)	120 *	(2002)
		100	1668
		80	353(1334)
53⁄4"(146.1)	5,085	120 *	1840
		100	405(1533)
		80	324(1226)
51⁄2"	5555(390.5)	120 *	1682
		100	370(1401)
		80	296(1121)
5"(127)	6,720(472.4)	120 *	367(1389)
		100	306(1158)
		80	245(927)
41⁄2"	7500(527.2)	120 *	297(1124)
		100	248(938)
		80	198(750)

Nota:

* Il-qawwa u l-veloċità tal-input massimu stmati.

* * data hija bbażata fuq 90% effiċjenza mekkanika u 100% effiċjenza volumetrika.

* * * li joperaw b'rati ta 'fluss ta' aktar minn 675 GPM jista 'jqassar il-ħajja tal-valv.

† Konfigurazzjoni tat-tarf idrawliku ta '5,000 PSI hija wkoll disponibbli.

Tabella 2: Speċifikazzjonijiet Tekniċi Ġenerali

Din it-tabella tipprovdi lill-maniġers tar-rig u lill-pjanifikaturi tal-loġistika b'referenza rapida "Lista ta 'speċifikazzjoni" li fiha l-parametri fiżiċi u operattivi ewlenin kollha tal-pompa.

Parametri	Valuri
Qawwa massima tad-dħul	1,600 HP (1,193 kW)
Veloċità nominali tal-pompa	120SPM
Tul tal-puplesija	12in. (304.8 mm)
Proporzjon tal-gerijiet	3.439:1
Numru API tal-kaxxa tal-valv	Mod. 7
Interface tal-linja tal-ġbid	10"ASA-150 lb. Flanġ RJ
Ġonta tal-pajp ta 'skarika	6 "API-10,000 psi RJ Flanġ
Tul totali (immuntat fuq skid)	209in. (5309mm)
Wisa' totali (permezz tax-xaft tal-pinion)	1133⁄4 pulzieri (2889mm)
Għoli totali (sal-quċċata tal-gearbox)	75in
Piż approssimattiv (minbarra taljola)	54,700 lbs (24,810 kg)
