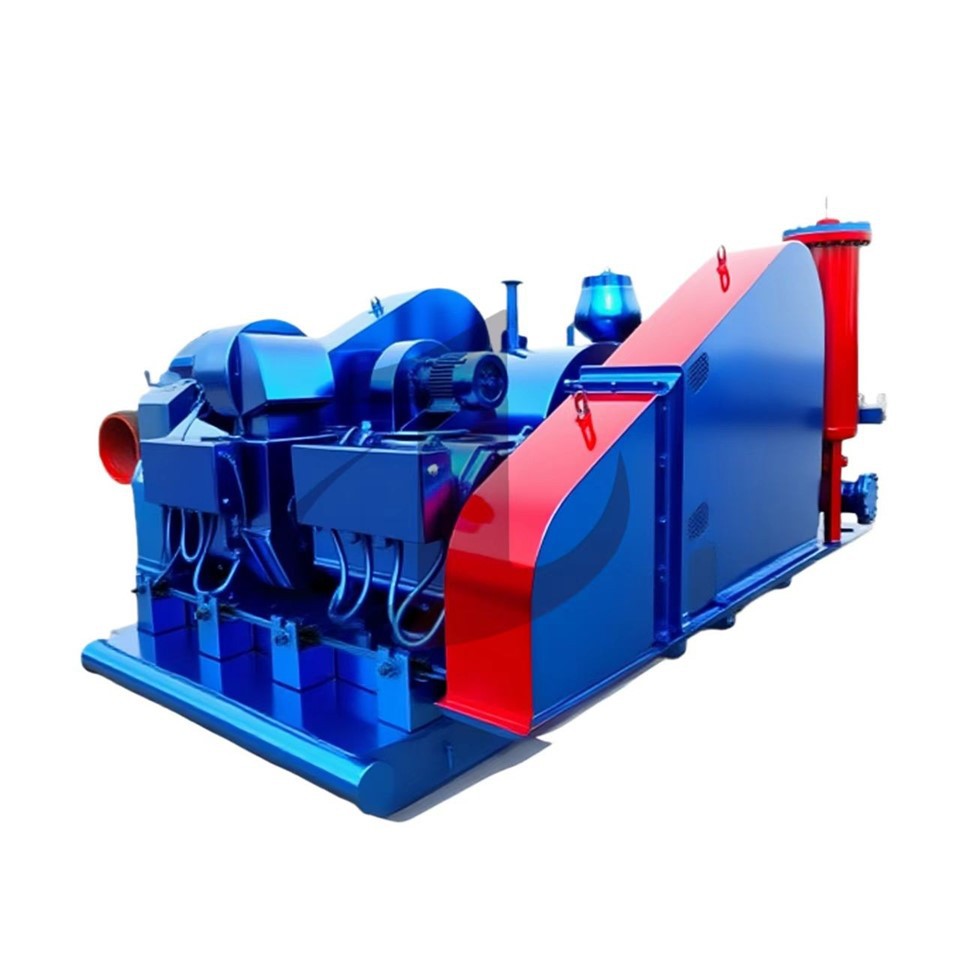

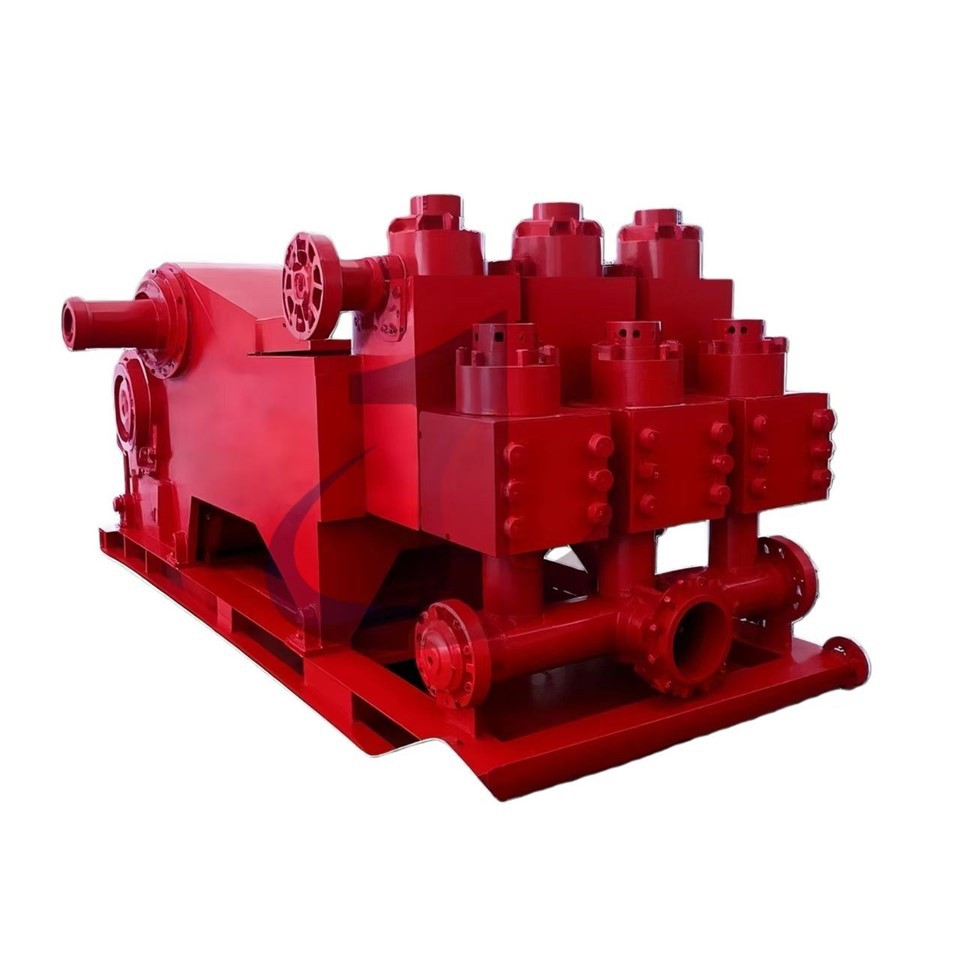

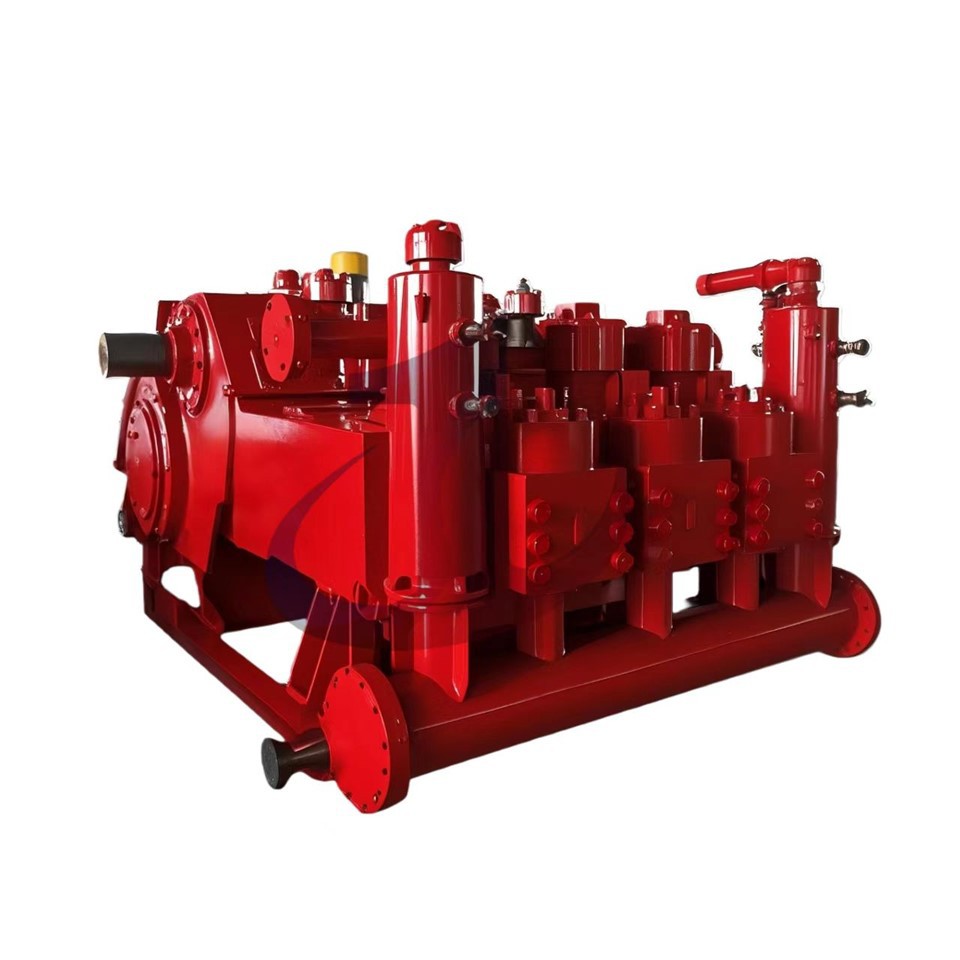

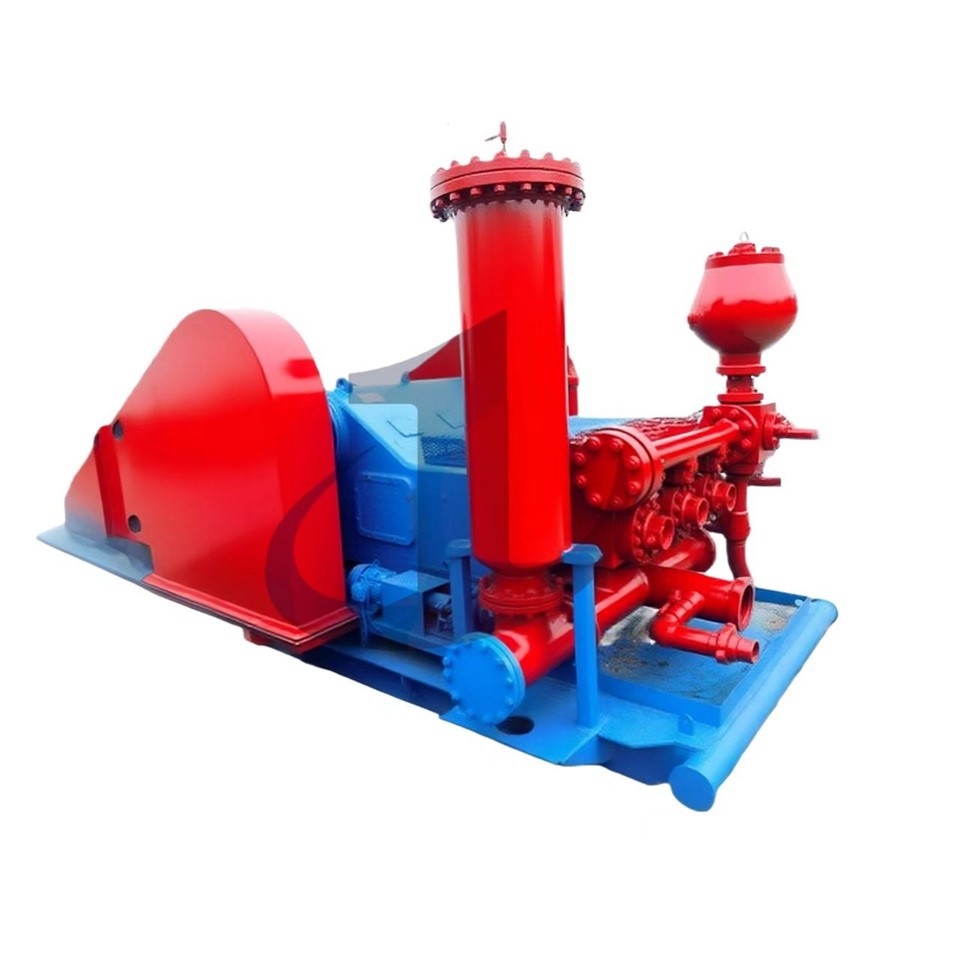

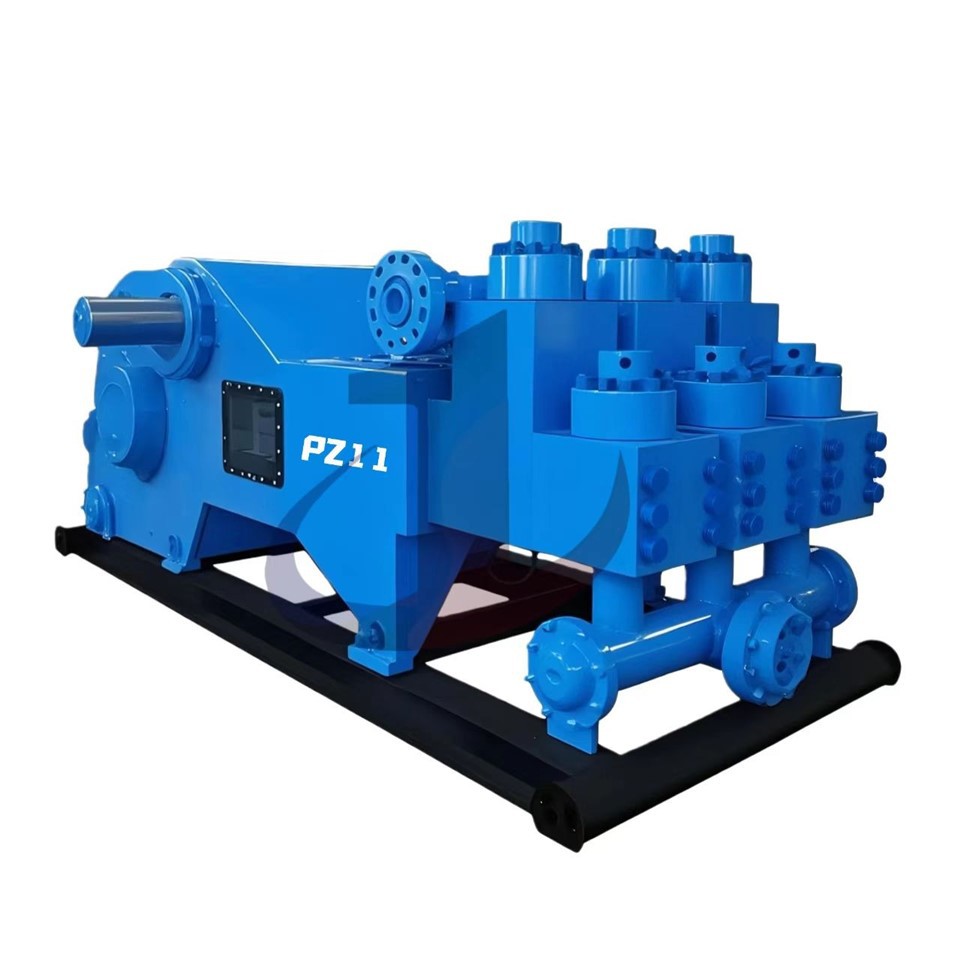

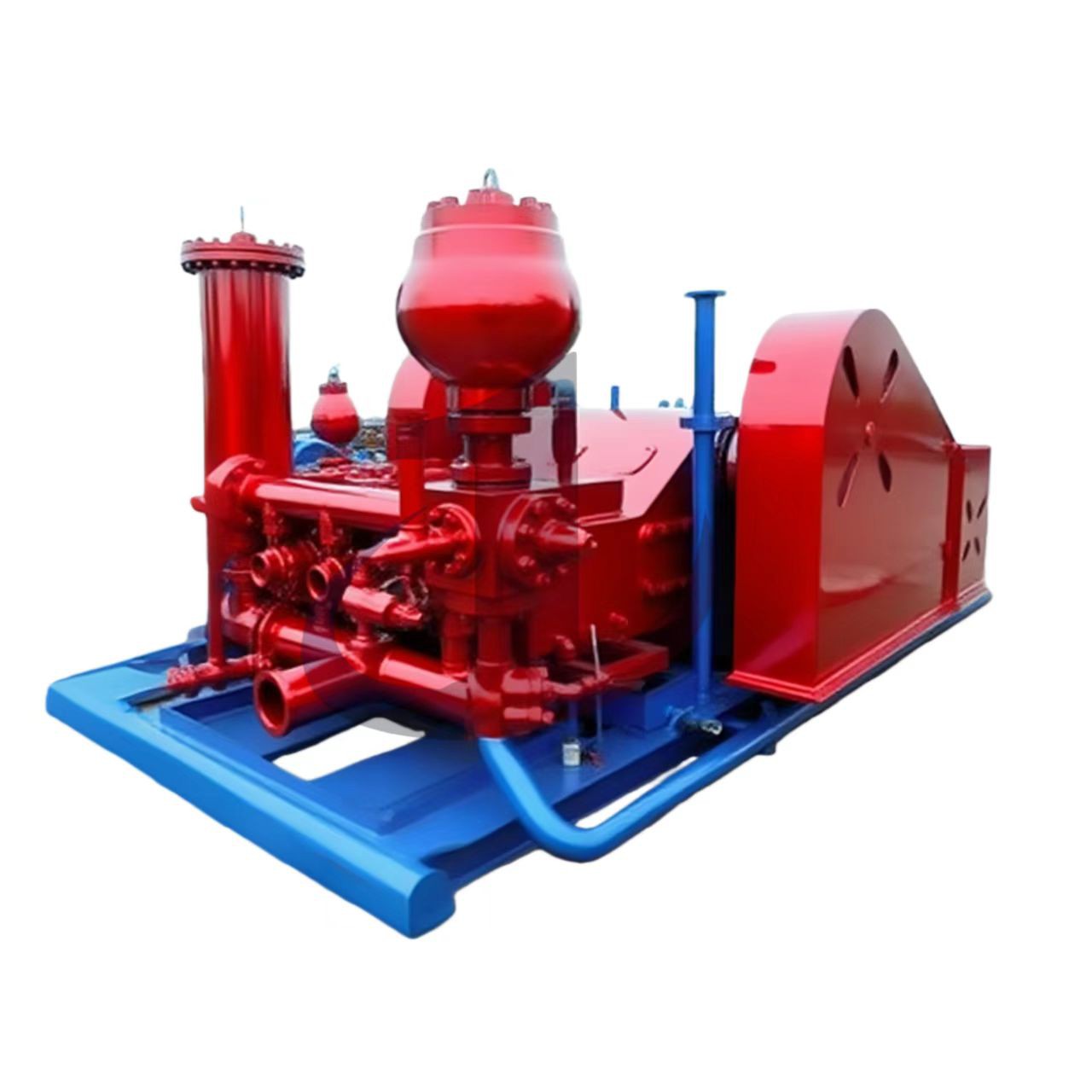

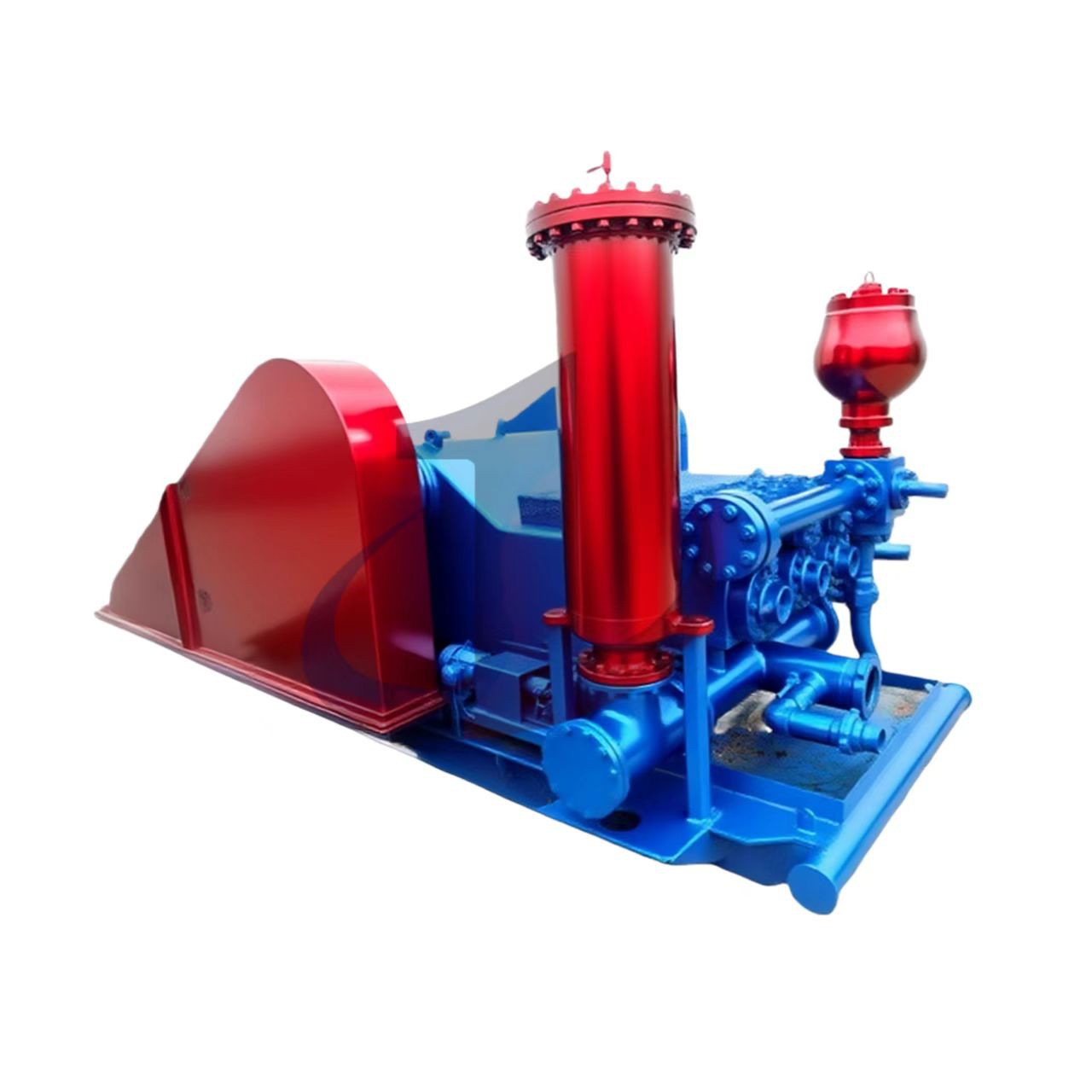

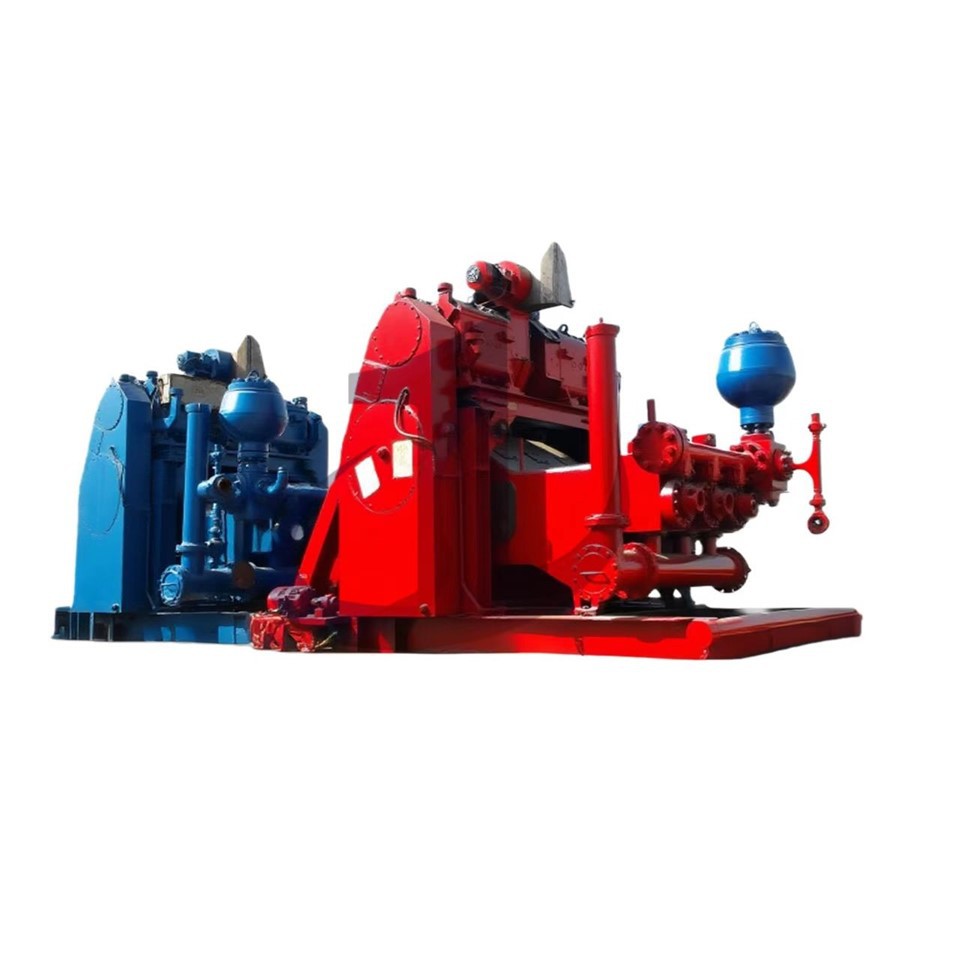

GARDNER DENVER PX-11 - 7500 PSI OEM MODULU Pompa



Struttura tar-rack u Mekkanika tal-Materjal

• Il-filosofija tad-disinn tal-PZ-11 tenfasizza l-bilanċ bejn saħħa għolja u ħfief. B'differenza mill-frejms tradizzjonali tal-pjanċa tal-azzar iwweldjati, fih qafas fondut ** tal-ħadid nodulari **.
• Vantaġġi tal-Materjal: Il-ħadid duttili jżomm saħħa komparabbli mal-azzar fondut filwaqt li jagħti damping tal-vibrazzjoni eċċezzjonali. Meta jaħdem b'tagħbija sħiħa (1600 HP sa 2000 HP), il-korp tal-pompa jiġġenera spettri ta 'vibrazzjoni kumplessi. Il-morfoloġija tal-grafita fil-ħadid duttili effettivament tassorbi vibrazzjonijiet ta'-frekwenza għolja, u tevita l-konċentrazzjoni tal-istress-xquq tal-għeja indotti-karatteristika kritika għall-komponenti strutturali soġġetti għal tagħbijiet alternanti fit-tul.

Data tal-piż: Dan id-disinn jagħmel PZ-11 eħfef minn pompi oħra fl-istess klassi.

Il-piż niexef tal-korp tal-pompa (eskluża l-bażi) huwa ta 'madwar 37,000 libbra (16,783 kg).

Il-piż totali tal-bażi kbira tal-azzar huwa ta 'madwar 41,400 libbra (18,779 kg).

Intuwizzjoni tal-Inġinerija: Meta mqabbla mal-istess klassi ta 'pompa tal-qafas tal-iwweldjar, it-tnaqqis tal-piż ta' madwar 25% ifisser it-tnaqqis tal-ispiża tar-rilokazzjoni tal-pjattaforma tat-tħaffir, li hija ta 'benefiċċju ekonomiku sinifikanti speċjalment fil-każ ta' moviment frekwenti tal-operat tal-bir ta 'cluster.

Karatteristiċi kinematiċi tal-katina tat-trasmissjoni

Il-qalba tas-sistema ta 'trażmissjoni hija li tikkonverti t-torque rotazzjonali f'imbottatura qawwija tal-virga tal-konnessjoni. Il-parametri tad-disinn tat-trażmissjoni tal-PZ-11 huma kif ġej:

• Qawwa tal-input nominali: 1,600 BHP (1,193 kW).
• Rata ta 'puplesija ratata: 115 puplesija kull minuta (SPM).
• Tul tal-puplesija: 11-il pulzier (279 mm).

Konsiderazzjonijiet tad-disinn: Il-puplesija ta '11-pulzier tappartjeni għad-disinn tal-puplesija medja-qasira. Meta mqabbel mal-pompa tal-puplesija twila ta '14-il pulzier jew 16-il pulzier, id-disinn tal-puplesija qasira jagħmel il-korp tal-pompa aktar kompatt, u l-veloċità lineari tal-pistun hija moderata taħt l-istess domanda ta' spostament, li twassal biex ittawwal il-ħajja tas-servizz tal-inforra taċ-ċilindru u l-pistun, u tnaqqas il-pulsazzjoni tal-fluwidu.

• Proporzjon tal-ger: 4.38:1.

Dan il-proporzjon tal-veloċità huwa ottimizzat għal muturi tat-tħaffir standard (ratati għal madwar 1000-1200 RPM). B'disinn ta' **gear helix doppju (arringi)**, l-irkaptu huwa falsifikat minn azzar liga ta'-qawwa għolja (eż., ANSI 4340) u ttrattat bis-sħana. L-istruttura helical awtomatikament tikkontrobatta l-imbottatura axjali, u tiżgura tħaddim bla xkiel b'ħoss baxx. Iż-żona kbira ta 'kuntatt tas-snien tagħha tippermetti reżistenza eċċezzjonali għall-impatt tat-torque.

• Tagħbija massima tal-virga:

PZ-11: 150,300 libbra (68,175 kg).

PX-11: 186,875 libbra (84,765 kg).

Differenza ewlenija: Din hija d-distinzjoni fundamentali bejn il-PZ-11 u PX-11. Il-PX-11 itejjeb il-kapaċità li jiflaħ it-tagħbija tal-virga tal-konnessjoni tiegħu b'madwar 24% permezz ta 'materjali rinfurzati għall-bearings, il-krankxaft u l-virga tal-konnessjoni. Dan jippermetti lill-PX-11 jew jiflaħ pressjoni ogħla tal-egżost bl-istess daqs tal-inforra taċ-ċilindru jew tutilizza inforra taċ-ċilindru akbar bl-istess pressjoni biex tikseb spostament akbar.



crankshaft u sistema tal-bearings

Il-PZ-11 jimpjega krankxaft eċċentriku falsifikat integrali minflok krankxaft tat-tip maqsum-, sostnut minn berings tar-rombli sferiċi b'żewġ ringieli.

• Il-loġika tal-għażla tal-bearing hija li l-bearing tar-rombli sferiku għandu l-funzjoni li jiffoka u jista 'jittollera d-deformazzjoni ħafifa tad-deflessjoni tal-crankshaft taħt tagħbija tqila. Jekk il-bearing huwa riġidu, il-liwja żgħira tax-xaft tikkawża l-konċentrazzjoni tat-tensjoni tat-tarf u tinħaraq il-bearing malajr. Dan id-disinn itejjeb ħafna d-durabilità tat-tarf tal-qawwa.
• L-istruttura tal-virga li tgħaqqad: ir-ras tal-virga tal-konnessjoni tadotta wkoll ir-roller bearing ċilindriku doppju, li tiżgura l-operazzjoni ta 'frizzjoni baxxa fuq il-pin tal-krank.



Sistema ta 'lubrikazzjoni u tkessiħ

Biex iżżomm l-effiċjenza mekkanika taħt tagħbijiet tqal, il-PZ-11 juża strateġija ta 'lubrikazzjoni doppja:

1. Splash Lubrikazzjoni: Ir-rotazzjoni tal-crankshaft tħawwad il-ġibjun taż-żejt biex tipprovdi lubrikazzjoni primarja għall-crosshead, slide path, u gerijiet magħżula.
2. Lubrikazzjoni Pressurizzata: Is-sistema hija mgħammra b'pompa ta 'lubrikazzjoni elettrika esterna 2. Hija tagħti lubrikant iffiltrat lil pari ta' frizzjoni kritiċi (eż., berings prinċipali, berings tal-vireg tal-konnessjoni, u pin crosshead) permezz ta 'passaġġi taż-żejt interni. Is-sistema tinkludi filtru sostitwibbli u gauge tal-pressjoni biex jimmonitorja l-istatus tal-lubrikazzjoni f'ħin reali.

Żejt tal-crankcase: madwar 85 gallun.

Karatteristiċi mhux obbligatorji: Għal ambjenti ta'-temperatura għolja jew operazzjonijiet ta' tagħbija-estremi, apparat li jkessaħ iż-żejt (Heat Exchanger) jista' jiġi installat b'mod fakultattiv biex jikkontrolla t-temperatura taż-żejt u jipprevjeni l-qsim tal-film taż-żejt.





Metallurġija Modulari u Teknoloġija tal-Manifattura

• Il-modulu 7500 PSI għandu jkollu reżistenza għat-tensjoni eċċezzjonali u reżistenza għall-għeja.

Speċifikazzjonijiet tal-materjal: Id-dejta tar-riċerka turi li dawn il-moduli huma tipikament magħmula minn forġar tal-azzar illigat ta'-kwalità għolja. Gradi ta 'materjal komuni jinkludu AISI 4135, AISI 8630, u l-istandard taċ-Ċina 35CrMo jew 40CrMnMo.

Forġa vs Casting: L-użu ta 'kkastjar għall-manifattura ta' moduli 7500 PSI huwa strettament ipprojbit. Il-forġa tkisser b'mod effettiv l-istruttura tal-qamħ ta 'metalli fondut, tirfina l-mikrostruttura, u tallinja l-fluss tal-qamħ tul il-kontorn tal-modulu, u b'hekk timmassimizza t-toughness tal-impatt u r-reżistenza għall-propagazzjoni tal-qasma tal-għeja.

Trattament tas-sħana: il-modulu jiġi ttrattat bit-tifi u t-tempra, l-ebusija hija ġeneralment ikkontrollata fil-medda ta 'HB 285-330. Din il-firxa ta 'ebusija hija l-aħjar bilanċ bejn is-saħħa u l-ebusija-iebes wisq huwa fraġli u suxxettibbli għal ksur fraġli, artab wisq huwa saħħa insuffiċjenti u suxxettibbli għal deformazzjoni tal-plastik jew effett tan-nifs.

• Autofrettage: Moduli high-end (partikolarment OEM u Premium-grad) komunement jimpjegaw din it-teknika ta' rinfurzar awto-. Matul il-manifattura, pressjoni ultra-għolja tiġi applikata għall-kavità ta 'ġewwa tal-modulu, li tinduċi deformazzjoni plastika fil-ħitan ta' ġewwa. L-istress kompressiv residwu li jitħalla wara r-rilaxx tal-pressjoni jikkontrobatta l-istress taċ-ċrieki tat-tensjoni waqt it-tħaddim, u b'hekk testendi b'mod sinifikanti l-ħajja tal-għeja tal-modulu.

L-forma u Valv-fuq-Valv

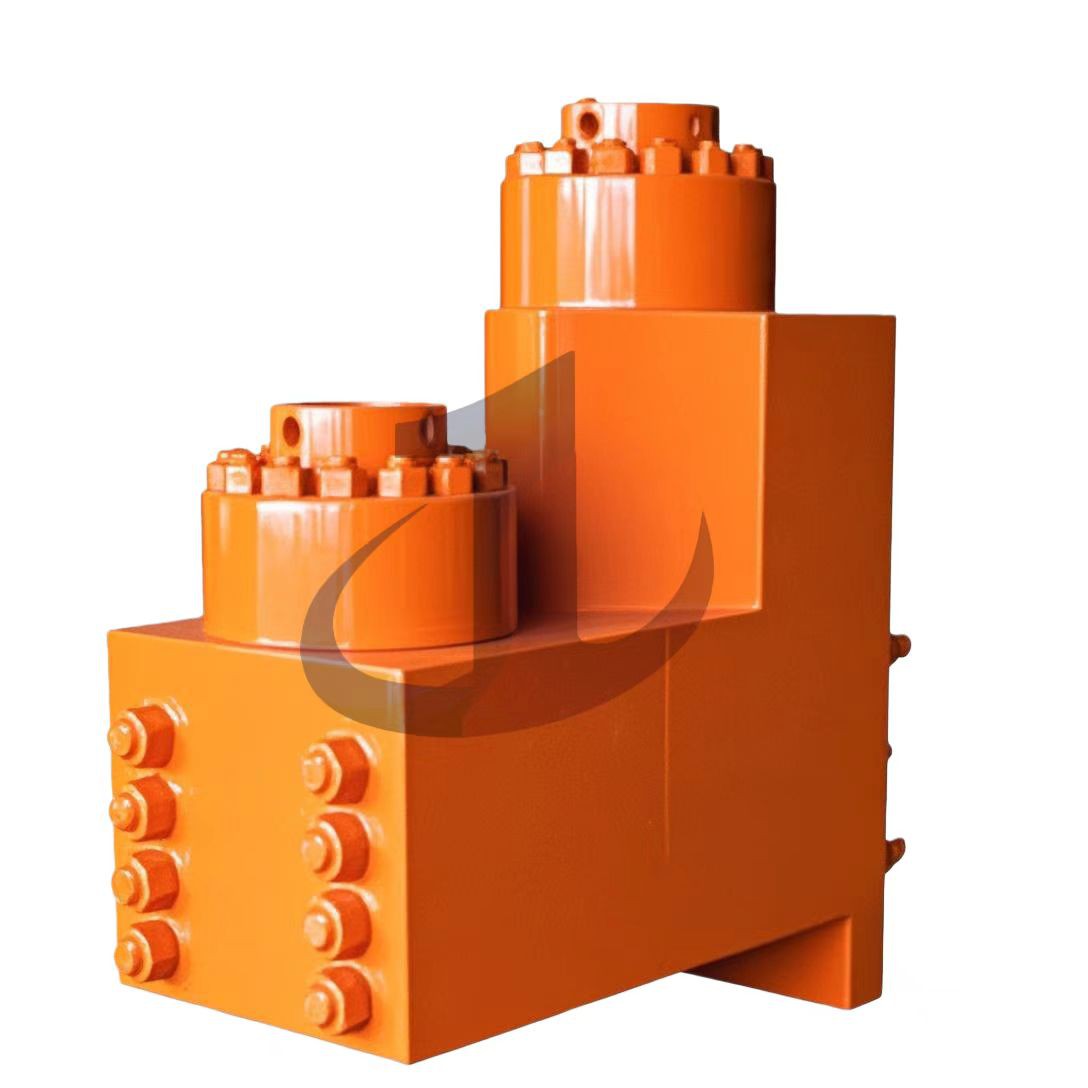

Il-modulu 7500 PSI ta 'PZ-11 tipikament fih disinn tat-tip ** "L" (Stil Missjoni L), magħruf ukoll bħala konfigurazzjoni ta' valv-over-valve.

• Vantaġġ ġeometriku: Id-disinn tal-valv huwa f'munzelli vertikalment.

1. Struttura kompatta: tnaqqas il-volum u l-piż tal-modulu.
2. Effiċjenza volumetrika għolja: Din il-konfigurazzjoni timminimizza l-volum mejjet. Taħt pressjoni ta '7500 PSI, id-demel likwidu juri kompressibbiltà. Volum mejjet eċċessiv jikkawża konsum sinifikanti tal-puplesija tal-pistun, li jwassal għal tnaqqis sostanzjali fl-effiċjenza volumetrika. Id-disinn f'forma ta' L-effikaċi jtaffi din il-kwistjoni.
3. Idrodinamika: Il-mogħdija tal-fluss intern hija ottimizzata biex tnaqqas it-turbolenza tal-fluwidu, u b'hekk tnaqqas l-ilbies tal-għorik fiż-żona tas-sedil tal-valv.

Sistema ta ' Kopertura tal-Valv

komunement użati f'pompi ta'-pressjoni baxxa.

• Prinċipju tad-disinn: Iċ-ċirku bil-kamin (Flange, numru tal-parti 4488-25) iqassam b'mod uniformi t-tagħbija enormi tat-tarf madwar il-ħjut tal-modulu, u jipprevjeni żbilanċ potenzjali tal-forza f'konnessjonijiet imbarrati.
• Ipplaggja: Parti Nru.4688-25, li jservi bħala l-komponent tas-siġillar ta 'fuq tal-kamra tal-valv.
• Ċirku tas-siġill: Din hija l-ewwel linja ta' difiża kontra tnixxija ta'-pressjoni għolja.

Numri tal-partijiet: P115 (lastku nitrile) jew P115U (Polyurethane).

Rakkomandazzjoni teknika: Taħt kundizzjonijiet ta '7500 PSI, ċrieki tas-siġillar tal-polyurethane huma tipikament preferuti minħabba r-reżistenza superjuri għall-estrużjoni tagħhom.

• Gwida tal-Valv (Komponent Nru.4788-25R) b'inforra sostitwibbli (Komponent Nru.4700I). L-inforra hija tipikament magħmula minn polyurethane reżistenti għall-ilbies biex jimminimizza l-użu fuq iz-zokk tal-valv.

sistema ta 'żamma tal-inforra taċ-ċilindru

Taħt pressjoni għolja, anke l-iċken moviment tal-inforra taċ-ċilindru jista 'istantanjament jeqred is-siġill. Il-PZ-11 juża sistema tal-glandola tal-inforra taċ-ċilindru heavy-duty.

• Retainer tal-inforra taċ-ċilindru (Liner Retainer): Parti Nru.6490-25, bil-ġewż 6590-25.
• Ilbes Pjanċa (Wear Plate): Parti Nru.8477-30 jew 301PZL234. Dan il-komponent ta 'sagrifiċċju huwa installat bejn il-modulu u l-inforra taċ-ċilindru biex jipprevjeni l-erożjoni tal-wiċċ tat-tarf tal-modulu minn fluwidu bi pressjoni għolja.
• Għaċ-Ċirku tal-Allinjament (Komponent Nru.8477-29): Kun żgur li l-inforra taċ-ċilindru hija perfettament konċentrika mal-virga tal-pistun biex tevita li jintlibsu l-pistun irregolari.





Matriċi tad-Dejta tal-Prestazzjoni (1600 HP @ 115 SPM)

Id-dejta tal-prestazzjoni teoretika bbażata fuq 90% effiċjenza mekkanika u 100% effiċjenza volumetrika huma mqassra fit-tabella hawn taħt.

Daqs tal-inforra taċ-ċilindru (pulzier)	Daqs tal-inforra taċ-ċilindru (mm)	Pressjoni massima tax-xogħol (PSI)	Spostament teoretiku (GPM) @ 115 SPM	GPR (gallun għal kull ċilindru li jdur)
5.0"	127	7,500	323	2.80
5.5"	140	6,324	390	3.40
6.0"	152	5,314	465	4.04
6.5"	165	4,527	545	4.74
6.75"	171	4,200	588	5.11
7.0"	178	3,905	632	5.50





A. Applikazzjoni ta' servizz ta' wellhead (kompitu ta'-pressjoni għolja)

Il-klassifikazzjoni intermittenti tal-pompa u l-kapaċità tal-pressjoni sa 10,000 PSI jiddefinixxu b'mod ċar il-pożizzjonament professjonali tagħha fis-settur tas-servizz tal-bjar.

Aċidizzazzjoni u injezzjoni kimika: Bl-użu ta 'planġers żgħar (3.5 sa 4.0 pulzieri) u konsumabbli reżistenti għall-korrużjoni-, tinkiseb pressjoni ta' 10,000 PSI għal permeabilità profonda ta 'ġibjun jew tindif ta' wellbore.

Siment: Applikazzjoni ta'-pressjoni għolja tad-demel likwidu tas-siment biex tiżola saffi tal-ilma jew tissewwa t-tnixxija tal-kisi. Dan jeħtieġ li l-pompi jużaw inserzjonijiet ta' valv speċjalizzati biex jimmaniġġjaw solidi għolja, slurries li joborxu.

Appoġġ għat-tkissir: Jaġixxi bħala booster jew pompa prinċipali f'operazzjonijiet iżgħar ta 'ksur fi stadji, bi produzzjoni ta' 310 BHP biżżejjed biex tissodisfa l-ħtiġijiet tal-produzzjoni lokali.

B. Servizzi ta' tħaffir u ċirkolazzjoni

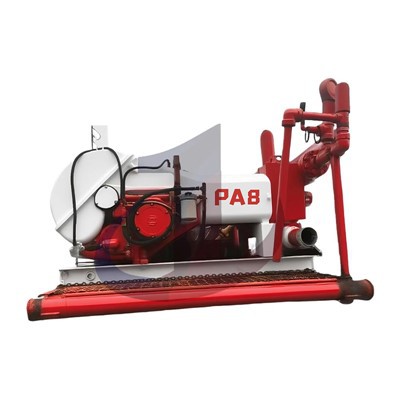

Filwaqt li l-pjattaforma PA8/PAH hija iżgħar mill-pompi tat-tajn tat-tħaffir prinċipali tipiċi (bħal 750 BHP PZ8), hija effettiva ħafna għal riggijiet workover, operazzjonijiet ta 'tħaffir ta' -bore żgħar, u servizzi awżiljarji.

F'dan ir-rwol, il-pompi tipikament jużaw konfigurazzjoni tal-pistun/inforra akbar (4.5 sa 5.0 pulzieri) biex timmassimizza r-rata tal-fluss volumetrika għaċ-ċirkolazzjoni tal-fluwidu tat-tħaffir, u l-pressjoni operattiva hija tipikament taħt il-limitu tas-sigurtà ta '4,000 PSI.

C. Integrazzjoni fil-qasam u mobilità

Il-pjattaforma PA8/PAH hija mfassla speċifikament għall-mobilità, tipikament immuntata fuq skids robusti fuq il-post u mqabbda ma' sistemi ta' drive mekkaniċi heavy-duty (magni diesel u trażmissjonijiet b'ħafna-veloċità). Din il-konfigurazzjoni tagħti output ta 'torque affidabbli f'terreni ta' sfida, li jagħmilha essenzjali għal operazzjonijiet remoti nieqsa minn infrastruttura elettrika sofistikata.

Speċifikazzjonijiet tal-Konnessjoni: Il-pompa tuża flanġijiet API standard kemm għall-konnessjonijiet tal-manifold tal-iskarigu kif ukoll tal-ġbid. Applikazzjonijiet ta'-pressjoni għolja tipikament jutilizzaw flanġijiet ta' skariku iżgħar (eż., 2-pulzier), li huma adattati għal rekwiżiti ta' fluss-baxx/pressjoni għolja. It-tagħmir huwa kompatibbli ma 'magni diesel industrijali rinomati (bħas-serje Detroit 8V71/60), itejjeb id-durabilità ġenerali u l-valur tal-bejgħ mill-ġdid.





sistema tal-pistun u tal-vireg

• Pistin: Pistin tal-gomma standard se jonqos malajr taħt 7500 PSI ta 'temperatura għolja u forza ta' shear għolja, li tirriżulta fl-estrużjoni tal-għarqub.

Recommended Selection: The Bonded Urethane Piston (e.g., Green Duo or Supreme series) is mandatory. Polyurethane offers superior tear resistance and thermal stability. For oil-based mud or high-temperature wells (>200 grad F), ikkunsidra li tuża gomma nitrile idroġenata (HNBR).

Disinn: Il-pistuni ta' pressjoni għolja-tipikament għandhom disinn ta' bullnose biex jiżguraw ċentru preċiż waqt il-puplesija.

• Piston Rod: Parti Nru.6278-25.

Il-wiċċ għandu jkun miksi bil-kromju jew taċ-ċeramika biex jirreżisti l-korrużjoni u l-ilbies.

Metodu ta' konnessjoni: Il-crosshead huwa konness permezz ta' sub-virga. Is-sub-virga hija disponibbli f'żewġ tipi: tip-morsa (numru tal-parti 6279-1) u tip-kamin (numru tal-parti 6280-1). It-tip tal-morsa jippermetti assemblaġġ u żarmar aktar malajr.

Apparat li jkessaħ: Morsa tal-virga tal-pistun b'ġakketta ta 'l-ilma (numru tal-parti 1277CW) għandha tiġi pprovduta biex tiżgura li l-likwidu li jkessaħ jista' jisprejja direttament fuq in-naħa ta 'wara tal-virga tal-pistun, u tneħħi s-sħana tal-frizzjoni.



teknoloġija tal-inforra

• Rivoluzzjoni tal-Materjal: Matul l-era ta '5000 PSI, inforri bimetalliċi (b'kisi ta'-kromju ħadid fondut għoli) kienu l-istandard tal-industrija. Madankollu, il-ħajja tas-servizz tagħhom tnaqqset drastikament f'7500 PSI. Liners taċ-ċeramika taż-żirkonja issa saru l-istandard għal applikazzjonijiet ta '7500 PSI.

Paragun tal-prestazzjoni: Il-ħajt ta 'ġewwa tal-inforra taċ-ċilindru taċ-ċeramika jista' jilħaq ebusija 'l fuq minn HRC 90, b'wiċċ estremament lixx u koeffiċjent ta' frizzjoni baxx ħafna. Il-ħajja tas-servizz tagħha hija ġeneralment 5-10 darbiet dik tal-inforra taċ-ċilindru tal-metall, u tnaqqas ħafna l-frekwenza tal-għeluq għas-sostituzzjoni.

• Issiġillar: Is-siġill tal-inforra (numru tal-parti 2930-XXU) għandu jkun magħmul mill-polyurethane. L-O-rings ordinarji tal-gomma se jkunu istantanjament 'bit' f'lakuni ta' pressjoni għolja.



Valvoli u Sedili

• Speċifikazzjonijiet: Il-PZ-11 juża korp tal-valv standard API-7.
• Struttura: It-tip ta' valv rakkomandat huwa d-disinn kompletament-miftuħ (Full-Open / Wing Guided). Valvoli tas-sedil irrigat tradizzjonali, li huma suxxettibbli għal turbolenza u erożjoni minħabba reżistenza għolja tal-fluss, tneħħew gradwalment f'7500 PSI. Id-disinn kompletament -miftuħ jiżgura kanali ta 'fluss bla xkiel, bil-korp tal-valv pożizzjonat b'mod sikur minn dwiefer ta' gwida, li jipprovdi stabbiltà eċċellenti.
• Lastiku: Il-gomma tal-valv (Daħħal) hija kritika għas-siġillar. Bonded Uretan huwa rakkomandat. Id-disinn magħqud jipprevjeni li l-gomma ma tinqalax mill-korp tal-valv taħt impatt ta 'fluss b'lura ta' veloċità għolja-.





Fornituri ewlenin ta' wara-Bejgħ u Kompatibbiltà

Minbarra l-OEM (Gardner Denver), bosta manifatturi rinomati jipprovdu komponenti tat-tarf idrawliċi kompletament interkambjabbli:

• Prodotti taż-Żejt tal-Lbiċ: Jipprovdi assemblaġġi tat-tarf idrawliċi bin-numru tal-parti 8477-25A, kompletament konformi mal-ispeċifikazzjonijiet tal-OEM.
• Premium Oilfield & Rig Parts: Jidhru d-disinn tal-Missjoni L u moduli proprjetarji tas-serje Caliber, kollha ċċertifikati espliċitament għall-kompatibilità PZ-11 u PX-11.
• Manifattura TSC: Il-modulu tat-tarf idrawliku tal-pompa WF1600L huwa interkambjabbli mal-PZ-11.





Tabella 1: Speċifikazzjonijiet Ġenerali għat-Tmiem tal-Enerġija PZ-11

Parametru	Valur tal-ispeċifikazzjoni
Tip ta 'pompa	Pompa tal-Piston Triplex Uniku-Aġixxu
qawwa nominali tad-dħul	1,600 BHP (1,193 kW)
veloċità massima	115 RPM (SPM)
tul tal-puplesija	11-il pulzier (279 mm)
proporzjon tat-tnaqqis tal-ger	4.38:1
tagħbija massima fuq il-virga tal-konnessjoni	150,300 lb (68,175 kg)
Flanġ tat-tubu tan-nifs	10 "jew 12" (ġeneralment)
ħanek tal-pajp ta 'discharge	5 "5000 PSI jew 4" 10000 PSI (skont il-konfigurazzjoni tal-modulu)



Tabella 2: Numri tal-Partijiet tal-Komponent Idrawliku Ewlenin għal 7500 PSI (Irreferi għal Lbiċ/OEM)

Isem tal-komponent	Numru tipiku tal-parti	Noti
modulu tat-tarf idrawliku (tip ta' bolt ta' ras doppju)	300PZL2039 / 8477-25A	Rated għal 7500 PSI, azzar liga falsifikata
inforra taċ-ċilindru taċ-ċeramika	1367Y-XX (XX tfisser daqs)	Il-"Y" tirrappreżenta t-tip u għandha tintuża bi speċifikazzjonijiet tal-materjal taċ-ċeramika.
virga tal-pistun	6278-25	Kromat jew miksi, bil-ġewż
ġewż tal-virga tal-pistun	API-4 ESN	Ġewż ta' Waqfien Elastiku
ċirku tas-siġill tal-għatu	P115 / P115U	P115 huwa nitrile, u P115U huwa polyurethane (rakkomandat).
bushing tal-gwida tal-manifold	4700I	Plugin ta 'sostituzzjoni
Ilbes pjanċa	8477-30	Protezzjoni tal-modulu għal komponenti kritiċi
Ċirku tas-siġill tal-inforra taċ-ċilindru	2930-XXU	Materjal tal-polyurethane, reżistenti għall-estrużjoni bi pressjoni għolja
