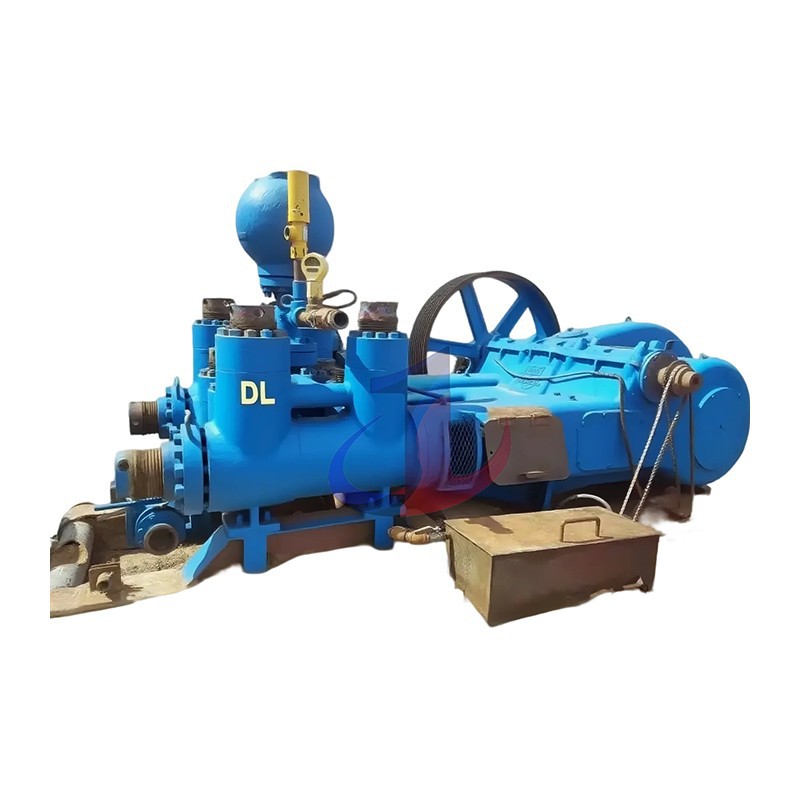

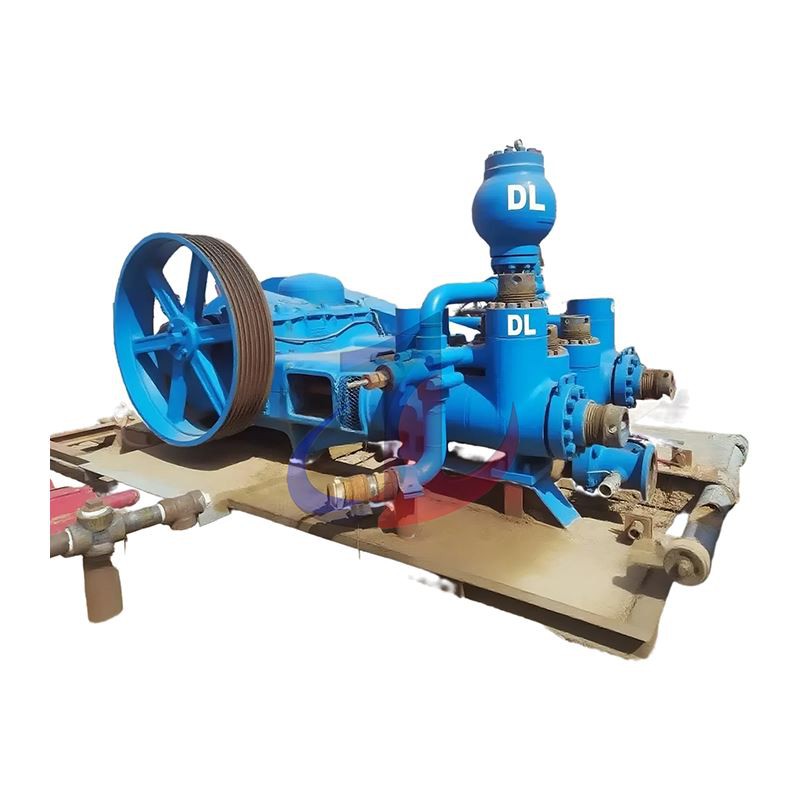

Pompa IDECO MM-550-F

Qawwa tmiem - il-qalb qawwija li tmexxi l-operazzjoni

Qafas u struttura: il-pedament tad-durabilità

Materjali u proċessi:Ir-rack ta 'MM-550-F jadottaIwweldjat minn pjanċa tal-azzar ta'-qawwa għolja, minflok l-istruttura tradizzjonali tal-ħadid fondut^.Wara li jitlesta l-iwweldjar, ir-rack kollu se jgħaddi minn strettPost-trattament tas-sħana għall-eliminazzjoni tal-istress tal-welding.

Sistema ta 'trażmissjoni: il-fużjoni ta' preċiżjoni u qawwa

Crankshaft:UżuKollha-f'-crankshaft tal-azzar illigat falsifikat wieħed ^.

Gerijiet:Il-qalba tat-trażmissjoni tal-enerġija hijaIrkaptu b'forma ta'-aringiIddisinjati ċrieki tal-gerijiet kbar u gerijiet żgħar. Il-gerijiet kollha huma maħduma bi preċiżjoni-minn blanks tal-azzar liga falsifikati u ttrattati bis-sħana- biex jiksbu wiċċ tas-snien iebes u reżistenti għall-ilbies-u qalba tas-snien b'saħħitha.^.

Konfigurazzjoni tal-bearings:Aħna nużaw biss l-aqwa marki ta'-roller bearings heavy duty biex nipprovdu l-aktar appoġġ affidabbli għal kull parti li ddur:

Il-bearing prinċipali:Jintużaw-ringieli bir-rombli għax-xejn jew berings tar-rombli konċentriċi.

Bearing żgħir tax-xaft tal-ger:Bl-użu ta 'roller bearing sferiku, il-karatteristiċi tal-allinjament tagħha awto-jistgħu jikkumpensaw għad-deformazzjoni żgħira tal-liwi tax-xaft taħt tagħbija tqila, u jiżguraw li l-bearing ikun dejjem fl-aħjar stat tax-xogħol, u b'hekk testendi l-ħajja tas-servizz.

Vira tal-konnessjoni u cross-head bearing:Agħżel berings tar-rombli ċilindriċi u berings tar-rombli tal-labra b'kapaċità għolja ta' ġarr iddisinjati apposta għal moviment reċiproku ta'-tagħbija għolja^.

Assemblaġġ ta 'moviment reċiproku: dinamika lineari dejjiema

Cross head u pjanċa gwida:Il-korp cross head jadotta partijiet integrati ta 'l-azzar fondut biex jiżgura l-ogħla saħħa u riġidità. Il-qofol tal-qalba tad-disinn tiegħu huwa l-adozzjoni ta'Pjanċa ta 'gwida tal-bronż sostitwibbli ^.

Vira tal-konnessjoni:Magħmula minn azzar falsifikat-qawwa għolja, l-istruttura konġunta tagħha tiżgura saħħa massima taħt tagħbijiet severi.

Sistema tal-lubrikazzjoni: il-linja tas-salvataġġ tat-tarf tal-qawwa

Lubrikazzjoni obbligatorja:Il-pompa taż-żejt tal-irkaptu mibnija-attivament tagħti ż-żejt tal-lubrikazzjoni iffiltrat lill-morsa tal-frizzjoni ewlenin bħall-bearing prinċipali, il-bearing tal-virga tal-konnessjoni u l-crosshead, li tiżgura protezzjoni suffiċjenti tal-film taż-żejt fi kwalunkwe veloċità.^.

Lubrikazzjoni tat-titjir:Ir-rotazzjoni tal-crankshaft u ċ-ċirku tal-ger kbir se ħawwad iż-żejt lubrikanti fit-tank taż-żejt, li jiffurmaw ċpar taż-żejt kontinwu u banju taż-żejt, li jipprovdu lubrikazzjoni għall-wiċċ ta 'ingaġġ tal-ger u partijiet oħra, li jiffurmaw sett ta' mekkaniżmi ta 'protezzjoni ta' redundancy sempliċi u effettivi.^.

Is-superjorità tat-teknoloġija tal-manifattura:Kull modulu tat-tarf idrawliku huwa magħmul minn biċċa sħiħa ta '-billetta ta' l-azzar liga ta 'kwalità għolja, li hija ripetutament falsifikata u ffurmata taħt pressjoni ta' eluf ta 'tunnellati.

Assigurazzjoni stretta tal-kwalità:Wara l-forġa, kull modulu għandu jgħaddi minn trattament tas-sħana f'diversi -stadji u proċess ta' tkessiħ intern biex tinkiseb il-partita ideali ta' ebusija u toughness. Imbagħad, aħna se tadotta l-aktar stretti mhux-teknoloġija ta 'ttestjar distruttiv (NDT), bħal skoperta ta' difetti ultrasoniku, spezzjoni interna u esterna komprensiva biex niżguraw li l-intern tal-modulu huwa assolutament pur u ħieles minn kwalunkwe inklużjonijiet jew mikroxquq. `

Aħna għażilna bir-reqqa l-ogħla-talja għall-modulu terminali idrawliku.Azzar tal-liga ta'-qawwa għolja, bħal 35CrMo jew 40CrMnMo .

Iddisinjat għal pressjoni għolja u manutenzjoni konvenjenti

Livell ta' pressjoni:It-tarf idrawliku ta 'MM-550-F huwa ddisinjat sa5,000 psi (34.5 MPa)Il-pressjoni ofContinuous xogħol taħt il-forza, u jistgħu jilħqu l-bżonnijiet ta ' pressjoni ogħla permezz ta ' konfigurazzjonijiet speċifiċi, li jkopru bis-sħiħ il-ħtiġiet ta ' pressjoni tal-maġġoranza vasta ta ' l-operazzjonijiet ta ' tħaffir tal-bjar medju u fil-fond.

Valv-Over-Struttura tal-valv:Aħna nadottaw valv avvanzat-fuq-disinn tal-valv, jiġifieri, il-valv tal-ġbid u l-valv tal-iskariku huma rranġati vertikalment. Din l-istruttura tista 'timminimizza l-volum residwu taċ-ċilindru, u b'hekk ittejjeb b'mod sinifikanti l-effiċjenza volumetrika u l-prestazzjoni idrawlika ġenerali tal-pompa, sabiex ikun jista' jitwassal fluwidu aktar effettiv għal kull stroke.

Disinn tal-manutenzjoni:Aħna konxji sew li l-ħin huwa flus fis-sit tat-tħaffir. Għalhekk, it-tarf idrawliku huwa mgħammarBidla-malajr il-qoxra tal-valvUGħatti tal-pressjoni tal-inforra taċ-ċilindru bil-kaminId-disinn jagħmel l-operazzjoni ta 'sostituzzjoni ta' partijiet konsumabbli bħal valvoli, sedili tal-valvi u inforri taċ-ċilindri estremament sempliċi u veloċi, li jqassar ħafna l-ħin ta 'waqfien tal-manutenzjoni u jiżgura l-kontinwità tal-operazzjoni.

Inforra taċ-ċilindru: l-ewwel linja ta 'difiża

Aħna nipprovdu inforri taċ-ċilindri ta 'varjetà ta' materjali biex jissodisfaw il-ħtiġijiet ta 'kundizzjonijiet tax-xogħol u baġits differenti.

Pistin: magna tal-enerġija idrawlika

Piston tat-twaħħil tal-polyurethane:

Struttura tat-twaħħil integrata:Bl-użu ta 'materjal tal-polyurethane fformulat apposta, huwa magħqud kimikament mal-qalba tal-pistun tal-azzar falsifikat b'saħħtu f'sħiħ. Dan it-tip taStruttura mingħajr saldaturaJelimina b'mod fundamentali l-problemi komuni ta ' delamination u intrużjoni medja tal-pistuni maqsuma, u jipprevjeni li t-tajn li joborxu jidħol fil-pistun u jikkawża ħsara bejn il-qalba. ULZ 000105 .^.

Teknoloġija tal-polyurethane "Ebusija doppja":Din hija l-qalba tat-teknoloġija tal-pistun tagħna. Il-korp tal-pistun huwa magħmul minn materjal tal-polyurethane aktar iebes biex jipprovdi biżżejjed appoġġ riġidu u reżistenza għall-estrużjoni; filwaqt li x-xoffa tas-siġillar hija magħmula minn materjal tal-polyurethane aktar iebes u artab biex jiżgura siġill dinamiku u perfett mal-ħajt ta 'ġewwa tal-inforra taċ-ċilindru. Dan it-tip ta 'disinn jagħmel il-ħajja Il-plagg xorta jista' jżomm prestazzjoni ta 'siġillar eċċellenti u ħajja ta' servizz ultra-twila bi pressjoni ta 'sa 7,500 psi u temperatura ta' 220 grad F (104 grad).

It-twaħħil tal-lastku/pistun tal-lastku sostitwibbli:Aħna nipprovdu wkoll pistuni tal-gomma nitrile bħala għażla affidabbli fit-tajn ibbażat fuq l-ilma-jew kundizzjonijiet tax-xogħol li jiffokaw fuq spejjeż ta 'akkwist bikri. Fosthom, id-disinn tal-pistun tal-gomma sostitwibbli jkompli jnaqqas l-ispiża tal-ispare parts għal manutenzjoni waħda.

Valv u sedil tal-valv: il-gwardjan tal-fluss

Materjali u proċessi:Il-korp tal-valv u s-sedil tal-valv huma magħmula minn -azzar liga ta 'kwalità għolja, u permezzTrattament tas-sħana tal-karburizzazzjoni. Il-proċess tal-karburizzazzjoni jifforma saff reżistenti għall-ilbies- estremament iebes fuq il-wiċċ tal-komponent, filwaqt li jżomm it-toughness tajba tal-qalba interna, sabiex mhux biss ikun jista 'jirreżisti l-ilbies, iżda wkoll jassorbi t-tagħbija tal-impatt ikkawżata minn pulsazzjoni tal-fluwidu mingħajr ksur fraġli.

Disinn strutturali:Aħna nadottaw id-disinn ** miftuħ għal kollox, gwida ta' zokk tal-valv (jew gwida ta' erba'-ġwienaħ) **. Meta mqabbel mad-disinn tradizzjonali, is-sedil tal-valv kompletament miftuħ jipprovdi żona ta 'fluss akbar, inaqqas b'mod effettiv ir-reżistenza tal-fluwidu, itejjeb l-effiċjenza idrawlika tal-pompa, u jista' jgħaddi mill-materjal ta 'tnixxija (LCM) aktar bla xkiel, inaqqas ir-riskju ta' imblukkar.^.

Issiġillar u plagg-in:Il-plagg tal-valv-in huwa magħmul minn materjal tal-polyurethane ta'-kwalità għolja, li jiżgura siġillar affidabbli u durabbli u huwa faċli biex jinbidel. Il-wiċċ ta 'kuntatt tal-korp tal-valv u l-plagg-in hija ddisinjata bi struttura bis-snien, li tifforma siġill "bla nifs", li jipprevjeni xedd prematur ikkawżat minn moviment żgħir matul il-proċess ta' swiċċ għoli -.^.

Virga tal-pistun u morsa

Materjali u proċessi:Għażla tal-virga tal-pistunGrayloyJew livell ekwivalenti ta' manifattura avvanzata ta' azzar illigat ittrattat bis-sħana-^.Il-wiċċ tal-korp tal-virga jgħaddi minnuTkessiħ induttivIpproċessat biex tinkiseb ebusija tal-wiċċ estremament għolja, segwita minn tħin ta 'preċiżjoni u illustrar tal-mera. Dan il-wiċċ ultra-lixx huwa għall-estensjoni Il-ħajja tas-siġill tal-għerq tal-coil fil-kaxxa tal-ippakkjar hija importanti ħafna, li tista 'effettivament tevita t-tnixxija bejn it-tarf idrawliku u t-tarf tal-qawwa.^.

Morsa:Mgħammar b'-qawwa għolja,-faċli biex-topera morsa tal-virga tal-pistun biex tiżgura li l-konnessjoni bejn il-pistun u l-virga tal-pistun tkun soda u affidabbli.

Tabella ta' Speċifikazzjoni Teknika IDECO MM-550-F

⁶⁰

IDECO MM-550-F Tabella tad-Dejta tal-Prestazzjoni

It-tabella li ġejja turi l-prestazzjoni teoretika tal-MM-550-F taħt daqsijiet differenti tal-inforra taċ-ċilindru tipprovdi referenza preċiża għall-ippjanar tal-operat tiegħek. Dejta dwar il-prestazzjoni ULZ 000171 IDECO MM-550-F (b'veloċità ratata ta' 80 SPM)

IDECO MM-550-F 性能数据 (在 80 SPM 额定冲速下)

Nota f'qiegħ il-paġna: Id-dejta tal-prestazzjoni hija kkalkulata abbażi ta' 90% effiċjenza mekkanika u 100% effiċjenza volumetrika. Il-pressjoni massima hija limitata mill-qawwa nominali tat-tarf tal-qawwa. It-tagħbija tal-virga tal-pistun hija valur ta 'kalkolu teoretiku, li huwa indikatur ewlieni għall-evalwazzjoni tat-tagħbija mekkanika fit-tarf tal-qawwa.

Applikazzjoni tal-qalba: tħaffir taż-żejt u tal-gass naturali

Bħala l-intenzjoni oriġinali tad-disinn tiegħu, MM-550-F huwaArt-rig għat-tħaffir tal-bjar fondL-għażla ideali ta^Wieħed. It-torque b'saħħtu ta' veloċità baxxa-u l-karatteristiċi ta' spostament għoli jagħmluhaDrill fis-sezzjoni tas-sewqan ta 'fuqHuwa partikolarment effiċjenti fl-operazzjoni, u jista 'malajr u bir-reqqa jġorr debris kbir tal-blat mill-bir. Fl-istess ħin, l-affidabbiltà eċċellenti tagħha u l-manutenzjoni konvenjenti wkoll jagħmluhaXogħol ta’ tiswija tajjebL-ewwel-tagħmir tal-għażla biex jiġi żgurat li l-operazzjoni titwettaq b'mod effiċjenti u sikur.

Prospetti Wiesgħa: Kostruzzjoni u Inġinerija Ċivili

Piling tal-pedamenti u kostruzzjoni tal-mini:F'dawn l-applikazzjonijiet, il-pompa teħtieġ tipproċessa tajn li joborxu li fih ammont kbir ta 'ramel u ġebel. It-tarf idrawliku qawwi u l-ilbies -partijiet konsumabbli reżistenti ta' MM-550-F jistgħu faċilment ilaħħqu magħhom, jipprovdu pressjoni stabbli tal-ħajt għal toqob tal-pile jew uċuħ tal-palm tal-mina, u jarmu b'mod effiċjenti demel likwidu tal-iskart.Drill direzzjonali orizzontali (HDD):Fil-proġett tat-tqegħid tal-pipeline mhux-t-tħaffir, iċ-ċirkolazzjoni stabbli tal-fluwidu tat-tħaffir hija importanti ħafna. MM-550-F jista 'jipprovdi fluss kontinwu u stabbli, jiżgura drill bits li jkessaħ, iġorr debris tal-blat, u jżomm l-integrità ta' toqob orizzontali fuq distanzi twal.

Oqsma industrijali ħorox oħra

Minjieri:Kemm jekk ikun qed jittrasporta -demel likwidu minerali b'konċentrazzjoni għolja jew operazzjonijiet ta 'drenaġġ tal-minjieri, id-durabilità u l-karatteristiċi tal-fluss kbir ta' MM-550-F jistgħu jintużaw biex jiżguraw il-kontinwità tal-produzzjoni.^Tlieta.

Restawr ambjentali:Meta tittratta l-ilma ta 'taħt l-art jew it-tajn tal-ħamrija kkontaminat, l-affidabilità tal-pompa hija direttament relatata mas-sigurtà u l-effiċjenza tal-proġett. MM-550-F jista 'jopera b'mod stabbli u jimmaniġġja diversi mezzi kimiċi u fiżiċi kumplessi.
